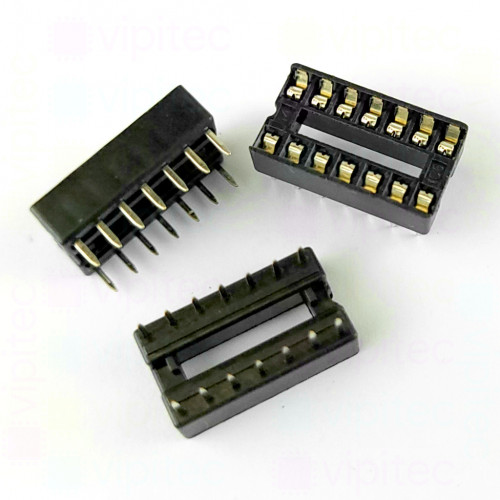

IC-Sockel, DIP14, 7,62 mm, -20..105 °C

Artikelnr.: 08-0004-02005 Kopiert!
🟢 774 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 640x30x15 mm à 34 Stück
11 auf Lager (= 374 Stück)
Menge

Stückpreis¹

1+

1,790000 €

Netto 1,504202 €

3+

1,065000 €

Netto 0,894958 €

5+

1,011750 €

Netto 0,850210 €

10+

0,758812 €

Netto 0,637658 €

34+

0,357088 €

Netto 0,300074 €
1,79 €
inkl. MwSt. zzgl. Versand
Netto 1,504202 €

Menge

Gesamt: ¹

Lieferzeit

Der DIP14-IC-Sockel ist ein standardisiertes Steckverbindungselement für 14-polige Dual-Inline-Pakete (DIP, Dual In-line Package) und ermöglicht das sichere Aufstecken und Auswechseln von integrierten Schaltkreisen ohne wiederholtes Verlöten. Als THT- bzw. Durchsteckbauteil sorgt der Sockel für eine mechanisch stabile Verbindung zur Leiterplatte und vereinfacht Service-, Prüf- und Prototyping-Aufgaben, da ICs bei Bedarf schnell entnommen und ersetzt werden können. Im Alltag wird ein solcher Sockel dort eingesetzt, wo Bauteile getauscht, vor Hitzeeinwirkung beim Löten geschützt oder einfache Funktionsprüfungen ohne permanente Lötverbindung gewünscht sind.

Der Sockel entspricht dem gängigen Rastermaß von 2,54 mm (Pinpitch) und dem Reihenabstand von 7,62 mm, wodurch er mit Standard-DIP14-Footprints auf Leiterplatten kompatibel ist. Die Anordnung in zwei Reihen zu jeweils sieben Kontakten stellt eine klare Zuordnung der Pins sicher und erleichtert die Bestückung und Verdrahtung. Durch die Durchsteckmontage entstehen robuste Lötverbindungen, die mechanische Belastungen im Betrieb besser aufnehmen als oberflächenmontierte Alternativen.

Elektrisch bietet der Sockel eine niedrige Kontaktwiderstand-Grenze von maximal 20 mΩ, was zu stabilen Signal- und Versorgungsübergängen beiträgt und unerwünschte Spannungsabfälle minimiert. Der Einsatzbereich erstreckt sich über einen Betriebstemperaturbereich von −20 bis 105 °C, wodurch er für die meisten kommerziellen Anwendungen und viele industrielle Einsatzfälle geeignet ist. Der Sockel ist RoHS-konform und Teil der vipitec-Produktlinie „Professional“, was seine Eignung für dauerhafte Leiterplattenbestückungen und servicefreundliche Designs unterstreicht.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP14 IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	17,78 mm
Breite	10,16 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	14
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP14
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	7
Integrierte Schaltung
Reihenabstand	7,62 mm
