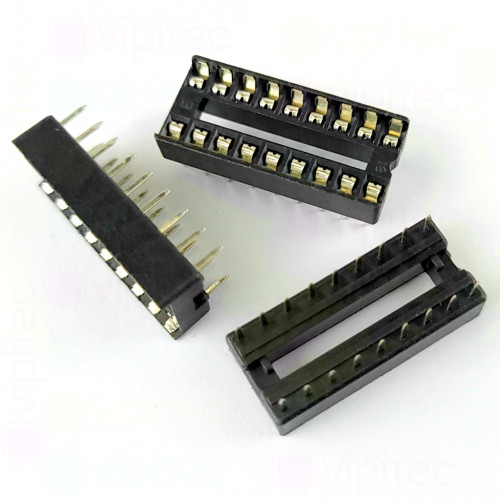

IC-Sockel, DIP18, 7,62 mm, -20..105 °C

Artikelnr.: 08-0004-02007 Kopiert!
🟢 2137 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 200x30x15 mm à 5 Stück
72 auf Lager (= 360 Stück)

IC-Stange, 640x30x15 mm à 26 Stück
53 auf Lager (= 1378 Stück)
Menge

Stückpreis¹

1+

1,810000 €

Netto 1,521008 €

3+

1,085000 €

Netto 0,911765 €

5+

1,030750 €

Netto 0,866176 €

10+

0,773062 €

Netto 0,649632 €

26+

0,475731 €

Netto 0,399774 €
1,81 €
inkl. MwSt. zzgl. Versand
Netto 1,521008 €

Menge

Gesamt: ¹

Lieferzeit

Dieser DIP18 IC-Sockel ist eine Durchsteckfassung (auch: IC-Sockel, DIP-Sockel oder Steckfassung) für standardisierte Dual-Inline-Package-Bausteine mit 18 Anschlüssen. Die Fassung ermöglicht Einsetzen und wiederholtes Entfernen von integrierten Schaltkreisen ohne wiederholtes Löten, schützt Bausteine vor Lötwärme und vereinfacht Austausch, Prüfung und Reparatur auf Prototypen-, Adapter- oder Serienplatinen. Das Rastermaß von 2,54 mm (RM) bezeichnet den Pinabstand; der Reihenabstand von 7,62 mm entspricht gängigen Steckadapter-Standards und erleichtert die Integration in Standardplatinenlayouts.

Physikalisch besteht der Sockel aus zwei Reihen zu je neun Kontakten (insgesamt 18 Pole) und hat die Abmessungen 22,86 mm Länge, 10,16 mm Breite und 4,8 mm Bauteilhöhe. Die Montageart ist THT (Durchsteckmontage), sodass die Anschlussbeine durch die Leiterplatte geführt und von der Lötseite verbunden werden. Der maximale Kontaktwiderstand von 20 mΩ gewährleistet geringfügige Übergangswiderstände, die für zuverlässige Signal- und Stromübertragung in typischen Anwendungen ausreichend sind. Der Betriebstemperaturbereich reicht von −20 °C bis +105 °C, und das Bauteil ist RoHS-konform, was die Einsetzbarkeit in bleifreien Fertigungsprozessen sicherstellt.

Der Sockel eignet sich für Einsatzfälle wie Ersatzfassungen, Adapterplatten, Prototyping und Entwicklung, wenn DIP-Bausteine häufig gewechselt oder geprüft werden sollen. Durch die standardisierte Bauform und das 2,54‑mm‑Raster ist er kompatibel mit üblichen Board-Layouts und Bestückungsprozessen für Durchsteckbauteile. Das Produkt gehört zur vipitec Produktlinie Professional und ist für Anwender gedacht, die eine standardisierte, leicht austauschbare Baugruppen-Lösung für DIP18-ICs benötigen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP18 IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	22,86 mm
Breite	10,16 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	18
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP18
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	9
Integrierte Schaltung
Reihenabstand	7,62 mm
