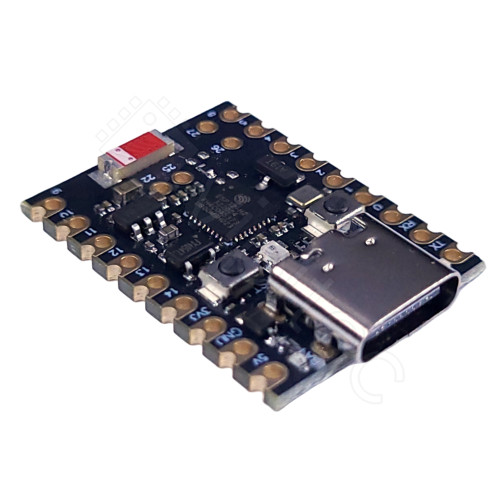

ESP32-H2 SuperMini, USB-C Entwicklungsboard, Low-Power 32-Bit RISC-V Single-Core, 96 MHz, 4 MB Flash, 320 KB SRAM, 128 KB ROM, 3,3 V, Bluetooth 5.3 LE
Prozessor
- ✅ ESP32-H2 / ESP32H2FH4
- ✅ 32-Bit Single-Core
- ✅ bis zu 96 MHz
- ✅ RISC-V Befehlssatz
- ✅ FPU
Speicher
- ✅ 4 MB Flash
- ✅ 320 KB SRAM
- ✅ 128 KB ROM (für Boot und Kern-Funktionen)
Ports
- ✅ 19 General-Purpose Ein-/Ausgänge (GPIO)
- ✅ 5 Analog-Ports
Bluetooth
- ✅ Bluetooth 5.3
- ✅ 125 / 500 Kbit/s, 2 Mbit/s
- ✅ Mesh, Advertising Extensions, Multiple Advertisement Sets, LE Power Control
Weitere Protokolle
- ✅ IEE 802.15.4: OQPSK PHY (2,4 GHz), 250 KBit/s, Thread, Zigbee 3.0, Application-Layer-Protokolle wie z.B. Matter, HomeKit, MQTT
Unterstützte Schnittstellen / Controller
- ✅ 2x I2C
- ✅ 3x SPI
- ✅ 2x UART
- ✅ 1x 12-bit Analog-zu-Digital-Konverter (ADC), bis zu 5 Kanäle
Zeitgeber
- ✅ 52-bit System-Timer
- ✅ 2x 54-bit General-Purpose-Timer
- ✅ 3x Digital Watchdog-Timer
Sicherheit und Beschleunigung
- ✅ Secure Boot
- ✅ Flash-Verschlüsselung
- ✅ 4096 bit One-Time-Programmable (OTP / eFuse), davon 1792 Bit nutzbar
- ✅ AES
- ✅ ECC
- ✅ ECDSA
- ✅ HMAC
- ✅ RSA
- ✅ SHA
- ✅ Digitale Signaturen
- ✅ APM
- ✅ XTS
- ✅ RNG
- ✅ Power Glitch Detection
Externe Stromversorgung
- Über die
5V-Pins ist eine Versorgung mit 3,3..6 Volt möglich - Achtung: Wenn eine externe Spannungsquelle an die 5V-Pins angeschlossen wird, darf die USB-Buchse nicht verwendet werden.
Download-Modus
Drücken und halten Sie den BOOT-Taster, drücken Sie dann den RESET-Taster und lassen Sie ihn wieder los. Lassen Sie zuletzt den BOOT-Taster los. Das Entwicklungsboard befindet sich nun im Download-Modus und ist bereit für den Upload von Programmen.
Hinweis: Bitte konsultieren Sie das Datenblatt des Mikroprozessors für detaillierte Informationen zu den unterstützten Funktionen. Achten Sie auch auf das Platinen-Layout, da nicht zwangsläufig alle Pins des Mikroprozessors auf die Anschlüsse der Entwicklungsplatine geführt werden.
Lieferumfang
- 1x ESP32-H2 SuperMini USB-C Entwicklungsboard
- 2x 1x9-Stiftleisten (für die seitlichen Anschlüsse)
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | ESP32-H2 SuperMini |
| Serie | ESP32 |
| USB-Typ | USB-C |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 3 - 3,6 V |
| Länge | 25,5 mm |
| Breite | 18,1 mm |
| Höhe | 4,4 mm |
| Entwicklungsboard | |
| Anzahl Analogports | 5 |
| Anzahl GPIO-Ports | 19 |
| Prozessor | |
| Anzahl Kerne | 1 |
| FPU | Ja |
| Mikroprozessor | ESP32-H2 / ESP32H2FH4 |
| Mikroprozessor-Typ | 32-Bit Single-Core |
| Bauelement | |
| Anzahl Pins (je Reihe) | 9 |
| Anzahl Pins | 22 |
| Anzahl Reihen | 2 |
| Rastermaß (RM) | 2,54 mm |
| Betriebstemperatur | -40 - 85 °C |
| Komponente | |
| Bluetooth-Unterstützung | Ja |
| Bluetooth-Version | 5.3 |
| WiFi-Unterstützung | Nein |
| Integrierte Schaltung | |
| Anzahl ADC-Wandler | 1 |
| Anzahl Digitale Watchdog-Timer | 3 |
| Anzahl General-Purpose-Timer | 2 |
| Anzahl I2C-Schnittstellen | 2 |
| Anzahl SPI-Schnittstellen | 3 |
| Anzahl UART-Schnittstellen | 2 |
| Speicherkapazität (ROM) | 128 KB |
| Taktfrequenz | 0 - 96 MHz |
| Speicherkapazität (Flash) | 4 MB |
| Speicherkapazität (SRAM) | 320 KB |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
