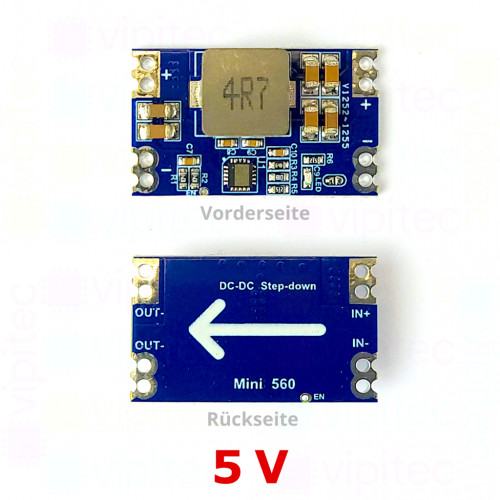

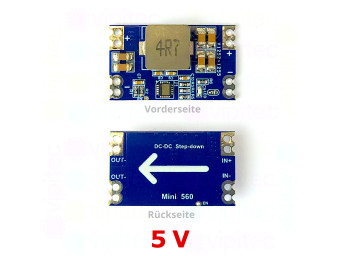

Mini560-5V DC-DC Step-Down Spannungswandler, Abwärtswandler, Buck Converter, 4 A, 7..20 V zu 5 V
Der Mini560-5V DC-DC Step-Down Spannungswandler ist ein kompakter Abwärtswandler, der eine zuverlässige Lösung für die Spannungsregulierung in verschiedenen Anwendungen bietet. Er konvertiert Eingangsleistungen von 7 bis 20 VDC auf eine stabile Ausgangsspannung von 5 VDC mit einer maximalen Stromstärke von 5 A. Dieses Gerät zeichnet sich durch hohe Effizienz und geringe Verlustleistung aus, was es ideal für den Einsatz in batteriebetriebenen Geräten und in der Elektronikentwicklung macht.
Der Mini560-5V ermöglicht eine präzise und stabile Leistungsumwandlung, wodurch er sich für eine Vielzahl von Anwendungen eignet, beispielsweise in DIY-Projekten, Modellbau oder als Stromversorgung für Mikrocontroller und Sensoren. Der Wandler bietet zudem Schutzmechanismen wie Überstrom- und Übertemperaturschutz, um eine sichere und langlebige Nutzung zu gewährleisten. Dank seiner kompakten Bauweise kann er problemlos in platzbeschränkten Projekten integriert werden.
Die Installation des Mini560-5V ist unkompliziert, und die Anforderungen an externe Komponenten sind minimal, was die Designzeit verkürzt. Dieser Spannungswandler ist nicht nur vielseitig, sondern auch kosteneffektiv, was ihn zu einer wertvollen Ergänzung für jeden Ingenieur oder Hobbyisten macht, der eine unkomplizierte Lösung zum Herunterregulieren von Spannungen benötigt.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | Mini560-5V |
| vipitec Produktlinie |
|
| Eingangsspannung (DC) | 7 - 20 V |
| Länge | 30,4 mm |
| Breite | 18,3 mm |
| Höhe | 5,4 mm |
| Bauelement | |
| Betriebstemperatur | -40 - 85 °C |
| Spannungswandler | |
| Max. Ausgangsstrom (Puls) | 5 A |
| Max. Wirkungsgrad | 98,0 % |
| Ausgangsspannung (DC) | 5 V |
| Max. Ausgangsstrom | 4 A |
| Integrierte Schaltung | |
| Schaltfrequenz | 500 kHz |
| Toleranz (Ausgangsspannung) | ±5 % |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
