IC-Sockel, DIP28-W, 15,24 mm, -20..105 °C

Artikelnr.: 08-0004-02112 Kopiert!
🟢 119 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 640x30x15 mm à 17 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,840000 €

Netto 1,546218 €

3+

1,175000 €

Netto 0,987395 €

5+

1,116250 €

Netto 0,938025 €

10+

0,837187 €

Netto 0,703519 €

17+

0,664826 €

Netto 0,558677 €
1,84 €
inkl. MwSt. zzgl. Versand
Netto 1,546218 €

Menge

Gesamt: ¹

Lieferzeit

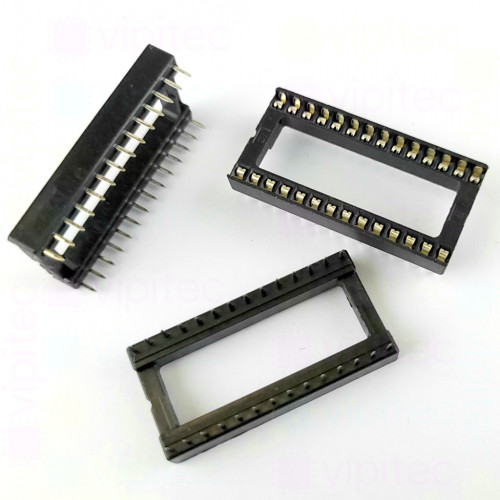

Dieser DIP28 Wide IC-Sockel ist eine durchsteckbare Fassung für 28-polige Dual-In-Line (DIL/DIP) Bauformen und dient dazu, integrierte Schaltkreise sicher auf einer Leiterplatte aufzunehmen, ohne die IC-Beine direkt verlöten zu müssen. Der Sockel nimmt Standard-DIP28-Bausteine in 2 × 14-Anordnung auf und bietet damit eine praktische Möglichkeit für Austausch, Reparatur und Prototyping. Synonyme für das Bauteil sind unter anderem DIP-Sockel, DIL-Fassung oder IC-Fassung.

Der Sockel ist für Through-Hole-Montage (THT, Durchsteckmontage) ausgelegt und verwendet das verbreitete Rastermaß RM = 2,54 mm (0,1") mit einem Reihenabstand von 15,24 mm (0,6"). Diese Abstände stellen die Kompatibilität mit herkömmlichen DIP-Layouts sicher. Technisch relevante Kenngrößen sind ein maximaler Kontaktwiderstand von 20 mΩ sowie ein spezifizierter Betriebstemperaturbereich von −20 °C bis +105 °C, die Hinweise auf elektrisches Übergangsverhalten und Einsatztemperaturen geben. Der Sockel ist RoHS-konform, was die Einhaltung gängiger Beschränkungen für bestimmte gefährliche Stoffe dokumentiert.

Praktisch bietet die Fassung eine mechanisch stabile Verbindung zur Leiterplatte und erleichtert das Einsetzen und Entfernen von ICs ohne wiederholtes Löten. Das reduziert thermische Belastung und vereinfacht Servicefälle sowie das Testen von Schaltungen. Achten Sie bei der Verwendung auf das passende Platinenfootprint für DIP28 Wide (2,54 mm Pitch, 15,24 mm Reihenabstand) und auf die Durchsteckmontage als Befestigungsart. Das Produkt gehört zur vipitec Produktlinie „Professional“ und ist auf Anwendungen ausgelegt, in denen Austauschbarkeit und zuverlässiger Leiterplattenkontakt gefragt sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP28 Wide IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	35,56 mm
Breite	17,78 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	28
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP28 Wide
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	14
Integrierte Schaltung
Reihenabstand	15,24 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
