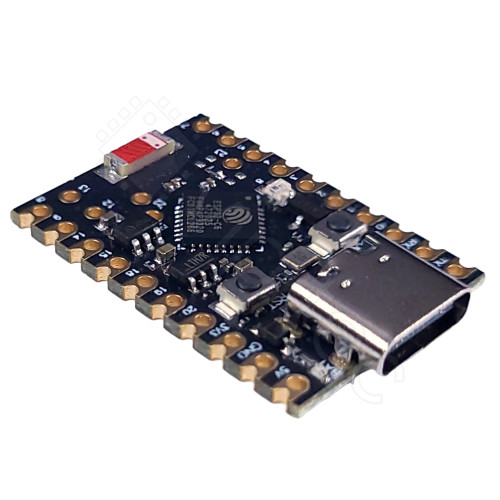

ESP32-C6 SuperMini, USB-C Entwicklungsboard, 32-Bit RISC-V Single-Core + 1 LP RISC-V Co-Prozesser, 160 MHz, 4 MB Flash, 512 KB SRAM, 320 KB ROM, 3,3 V, WiFi 6, Bluetooth 5.3 LE

Artikelnr.: 06-0003-0000G Kopiert!
🟢 222 Stück auf Lager

Menge

Stückpreis¹

1+

4,050000 €

Netto 3,403361 €

5+

3,800000 €

Netto 3,193277 €

10+

3,610000 €

Netto 3,033613 €

20+

3,429500 €

Netto 2,881933 €
4,05 €
inkl. MwSt. zzgl. Versand
Netto 3,403361 €

Menge

Gesamt: ¹

Lieferzeit

Prozessor

✅ ESP32-C6 / ESP32C6FH4
✅ 32-Bit Single-Core
✅ bis zu 160 MHz
✅ RISC-V;RISC-V32 Befehlssatz
✅ FPU

Co-Prozessor

✅ Low-Power (LP) RISC-V32 @ 20 MHz mit 16 KB LP-SRAM

Speicher

✅ 4 MB Flash
✅ 512 KB SRAM
✅ 320 KB ROM (für Boot und Kern-Funktionen)

Ports

✅ 22 General-Purpose Ein-/Ausgänge (GPIO)
✅ 7 Analog-Ports

Drahtlos-LAN (WLAN/Wi-Fi)

✅ 2,4 GHz;6 GHz WiFi/WLAN
✅ IEEE 802.11 b/g/n;802.11ax
✅ bis zu 150 MBit/s
✅ 1T1R (2,4 Ghz)
✅ IEEE 802.11ax: Downlink/Uplink OFDMA, Downlink MU-MIMO, CQI, DCM, TWT
✅ IEEE 802.11b/g/n: WMM, TX/RX A-MPDU, TX/RX A-MSDU, Immediate Block ACK, Fragmentation / Defragmentation, TXOP, Hardware TSF, Station Mode, SoftAP, Station + SoftAP, Promiscuous Mode, Antennendiversität, 802.11mc FTM

Bluetooth

✅ Bluetooth 5.3 LE (BLE)
✅ 125 / 500 Kbit/s, 1 / 2 Mbit/s
✅ Mesh, Advertising Extensions, Multiple Advertisement Sets, Channel Selection Alg. #2, LE Power Control
✅ Bluetooth und Wi-Fi nutzen die gleiche Antenne

Weitere Protokolle

✅ IEE 802.15.4: OQPSK PHY (2,4 GHz), 250 KBit/s, Thread 1.3, Zigbee 3.0

Zeitgeber

✅ 52-bit System-Timer
✅ 2x 54-bit General-Purpose-Timer
✅ 3x Digital Watchdog-Timer
✅ 1x Analog Watchdog-Timer

Unterstützte Schnittstellen / Controller

✅ 2x I²C
✅ 1x I²S
✅ 3x SPI
✅ 3x UART
✅ 1x 12-bit Analog-zu-Digital-Konverter (ADC), bis zu 7 Kanäle

Sicherheit und Beschleunigung

✅ Secure Boot
✅ Flash-Verschlüsselung
✅ TEE, APM
✅ 4096 bit One-Time-Programmable (OTP / eFuse), davon 1792 Bit nutzbar
✅ AES
✅ ECC
✅ HMAC
✅ RSA
✅ SHA
✅ Digitale Signaturen
✅ XTS
✅ RNG

Externe Stromversorgung

Über die 5V-Pins ist eine Versorgung mit 3,3..6 Volt möglich
Achtung: Wenn eine externe Spannungsquelle an die 5V-Pins angeschlossen wird, darf die USB-Buchse nicht verwendet werden.

Download-Modus

Drücken und halten Sie den BOOT-Taster, drücken Sie dann den RESET-Taster und lassen Sie ihn wieder los. Lassen Sie zuletzt den BOOT-Taster los. Das Entwicklungsboard befindet sich nun im Download-Modus und ist bereit für den Upload von Programmen.

Hinweis: Bitte konsultieren Sie das Datenblatt des Mikroprozessors für detaillierte Informationen zu den unterstützten Funktionen. Achten Sie auch auf das Platinen-Layout, da nicht zwangsläufig alle Pins des Mikroprozessors auf die Anschlüsse der Entwicklungsplatine geführt werden.

Lieferumfang

1x ESP32-C6 SuperMini USB-C Entwicklungsboard
2x 1x10-Stiftleisten (für die seitlichen Anschlüsse)

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	ESP32-C6 SuperMini
Serie	ESP32
USB-Typ	USB-C
vipitec Produktlinie
Betriebsspannung (DC)	3 - 3,6 V
Länge	28 mm
Breite	18,4 mm
Höhe	4,5 mm
Entwicklungsboard
Anzahl Analogports	7
Anzahl GPIO-Ports	22
Prozessor
Anzahl Co-Prozessoren	1
Anzahl Kerne	1
Co-Prozessoren	Low-Power (LP) RISC-V32 @ 20 MHz mit 16 KB LP-SRAM
FPU	Ja
Mikroprozessor	ESP32-C6 / ESP32C6FH4
Mikroprozessor-Typ	32-Bit Single-Core
Bauelement
Anzahl Pins (je Reihe)	10
Anzahl Pins	25
Anzahl Reihen	2
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-40 - 85 °C
Komponente
Bluetooth-Unterstützung	Ja
Bluetooth-Version	5.3 LE (BLE)
Unterstützte WiFi-Bänder	2,4 GHz;6 GHz
Unterstützte WiFi-Protokolle	IEEE 802.11 b/g/n;802.11ax
WiFi-Unterstützung	Ja
Integrierte Schaltung
Anzahl ADC-Wandler	1
Anzahl Analoge Watchdog-Timer	1
Anzahl Digitale Watchdog-Timer	3
Anzahl General-Purpose-Timer	2
Anzahl I2C-Schnittstellen	2
Anzahl I2S-Schnittstellen	1
Anzahl SPI-Schnittstellen	3
Anzahl UART-Schnittstellen	3
Speicherkapazität (ROM)	320 KB
Taktfrequenz	0 - 160 MHz
Speicherkapazität (Flash)	4 MB
Speicherkapazität (SRAM)	512 KB
