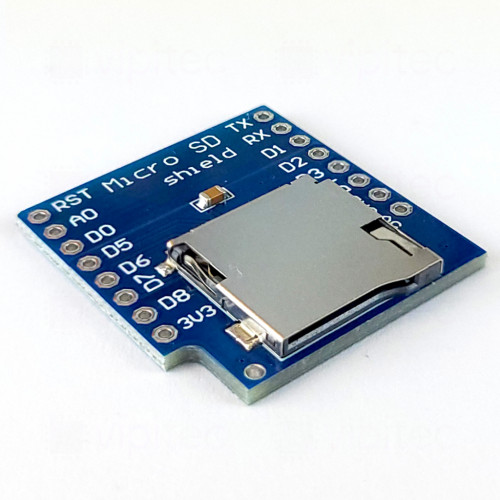

Micro SD Card Shield für D1 Mini
Das SD-Karten-Shield für den D1 Mini ist eine praktische Erweiterung für Ihren D1 Mini. Es ermöglicht Ihnen, eine Micro-SD-Karte mit Ihrem D1 Mini zu verwenden, um Daten zu speichern und zu lesen. Es eignet sich für eine Vielzahl von Anwendungen, von Datenprotokollierung bis hin zur Speicherung von Medieninhalten.
Das Shield wird mit zwei 1x8-Stiftleisten geliefert, die angelötet werden müssen, um das Shield mit Ihrem D1 Mini zu verbinden.
Ansteuerung
Die Ansteuerung des SD-Karten-Shield erfolgt über das SPI-Protokoll. Die Pinbelegung lautet:
- D5: CLK (Clock)
- D6: MISO (Master-In Slave-Out)
- D7: MOSI (Master-Out Slave-In)
- D8: SS (Slave Select)
Lieferumfang
- 1x SD-Karten-Shield
- 2x 1x8-polige Stiftleiste
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | Micro SD Card Shield für D1 Mini |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 3,3 V |
| Länge | 28 mm |
| Breite | 26 mm |
| Höhe | 3,6 mm |
| Bauelement | |
| Rastermaß (RM) | 2,54 mm |
| Komponente | |
| Schnittstelle | SPI |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
