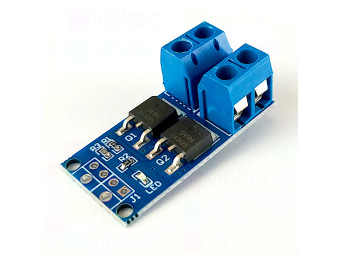

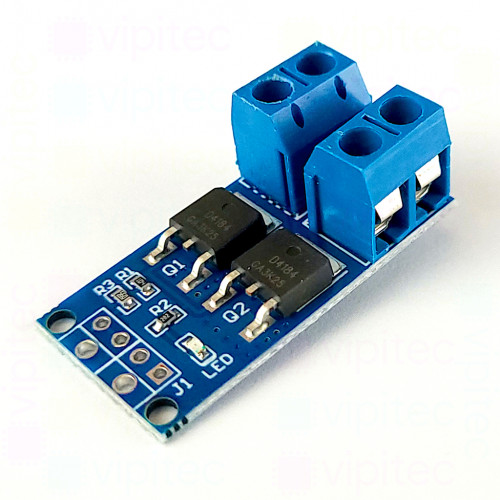

MOSFET-Treibermodul, D4184, 5..36 V, 15 A, 400 W, 0..20 kHz PWM, -40..85 °C
Das MOSFET-Treibermodul D4184 dient zur Ansteuerung von Lasten in elektronischen Schaltungen und unterstützt Anwendungen mit Pulsweitenmodulation (PWM). Das Modul ist für eine Schaltspannung von 5 bis 36 V DC und eine maximale Dauerlast von 15 A bei Raumtemperatur ausgelegt. Die kurzzeitige Spitzenlast beträgt 30 A. Die Ansteuerung erfolgt über eine Steuerspannung im Bereich von 3,3 bis 20 V. Es unterstützt PWM-Signale mit Frequenzen zwischen 0 und 20 kHz und ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C geeignet. Die maximale Schaltleistung beträgt 400 W.
Das Modul findet Anwendung in Bereichen wie DC-Motorsteuerungen, LED-Dimmern oder Heizungssteuerungen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | 400 W MOSFET-Treibermodul D4184 |
| vipitec Produktlinie |
|
| Nennbelastbarkeit (Leistung) | 400 W |
| Länge | 34,5 mm |
| Breite | 17,5 mm |
| Höhe | 14,2 mm |
| Schalter | |
| Max. Schaltfrequenz | 20 kHz |
| Max. Schaltstrom (Spitze) | 30 A |
| Schaltspannung | 5 - 36 V |
| Max. Schaltstrom (Dauerbetrieb) | 15 A |
| Transistor | |
| Gate-Source-Spannung | 3,3 - 20 V |
| Transistor-Typ | N-Kanal MOSFET, nicht-invertierend/selbstsperrend |
| Bauelement | |
| Betriebstemperatur | -40 - 85 °C |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
