MOLEX Picoflex Flachbandkabel, 14-polig, PF-50 IDT, 320 mm, RM 1,27 mm

Artikelnr.: 08-0006-00001 Kopiert!
🟡 noch 24 Stück auf Lager

Menge

Stückpreis¹

1+

4,720000 €

Netto 3,966387 €

5+

4,376000 €

Netto 3,677311 €
4,72 €
inkl. MwSt. zzgl. Versand
Netto 3,966387 €

Menge

Gesamt: ¹

Lieferzeit

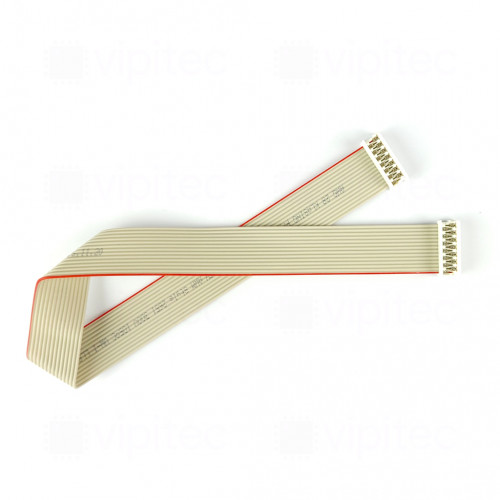

MOLEX Picoflex Flachbandkabel 14-polig, Modell 92315-1432 ist ein kompaktes, zweireihiges Flachbandkabel mit 14 Leitern (je Reihe 7 Kontakte) und einem Rastermaß von 1,27 mm. Das Kabel trägt an beiden Enden PF-50 IDT-Buchsen (weiblich), sodass es zum Einsatz mit passenden PF-50 IDT-Steckverbindern beziehungsweise mit 1,27 mm-Pin-Headern vorgesehen ist. Picoflex-Flachbandkabel - auch als Flachbandleitung oder ribbon cable bezeichnet - zeichnen sich durch parallel geführte Leiter in einer flachen Isolation aus und ermöglichen eine platzsparende, klar strukturierte Verbindung zwischen Leiterplatten oder Komponenten innerhalb von Gerätegehäusen.

Elektrisch ist das Kabel für eine Nennspannung von 250 V und einen Nennstrom von 1,2 A pro Leiter ausgelegt, wodurch es für Signal- und Niederspannungsversorgungsaufgaben in Steuerungen, Messgeräten oder eingebetteten Systemen geeignet ist. Die 32 cm Gesamtlänge (320 mm) bietet ausreichend Spiel für Standard-Interconnects, gleichzeitig erleichtert das feine Rastermaß dichte Bestückungen und modulare Verkabelung. Die Ausführung ist RoHS-konform; das Produkt unterliegt nicht der WEEE-Pflicht.

In der Praxis empfiehlt sich beim Einsatz, auf korrekte Ausrichtung der Buchsen gegenüber den Gegenkontakten sowie auf geeigneten Knick- und Zugschutz zu achten, um mechanische Belastungen an den Kontaktstellen zu minimieren. Das Kabel eignet sich als Ersatz- oder Verbindungskabel für Anwendungen, die eine zuverlässige 1,27 mm-Pitch-Verbindung benötigen, und ist Teil der vipitec Produktlinie Professional - eine Lösung für interne Verkabelung und modulare Verbindungslösungen ohne Anspruch auf Netzeinspeisung hoher Leistung. Bitte prüfen Sie vor dem Einsatz, dass maximale Strom- und Spannungswerte eingehalten werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	92315-1432
vipitec Produktlinie
RoHS	Ja
Länge	32 cm
Kabel
Geschlecht (Stecker)	PF-50 IDT-Buchse (weiblich) auf PF-50 IDT-Buchse (weiblich)
Kabel-Typ	Picoflex-Flachbandkabel
Bauelement
Anzahl Pole	14
Nennspannung	250 V
Nennstrom	1,2 A
Anzahl Reihen	2
Rastermaß (RM)	1,27 mm
Steckverbinder
Anzahl Pole (je Reihe)	7
