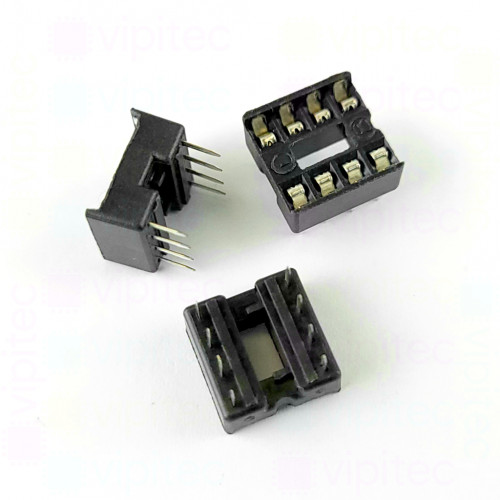

IC-Sockel, DIP8, 7,62 mm, -20..105 °C

Artikelnr.: 08-0004-02002 Kopiert!
🟢 1524 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 200x30x15 mm à 10 Stück
34 auf Lager (= 340 Stück)

IC-Stange, 640x30x15 mm à 60 Stück
13 auf Lager (= 780 Stück)
Menge

Stückpreis¹

1+

1,770000 €

Netto 1,487395 €

3+

1,040000 €

Netto 0,873950 €

5+

0,988000 €

Netto 0,830252 €

10+

0,741000 €

Netto 0,622689 €

60+

0,197600 €

Netto 0,166050 €
1,77 €
inkl. MwSt. zzgl. Versand
Netto 1,487395 €

Menge

Gesamt: ¹

Lieferzeit

IC-Sockel (DIP8) für den Durchsteck-Einbau: Dieser standardisierte DIP8-Sockel nimmt integrierte Schaltungen im Dual Inline Package (DIP) mit zwei Reihen à vier Pins auf. Der Sockel ist für das Rastermaß 2,54 mm ausgelegt und hat einen Reihenabstand von 7,62 mm, wodurch er mit üblichen Leiterplattenlayouts und gängigen DIP8-Bausteinen kompatibel ist. Synonyme und verwandte Begriffe sind IC-Fassung, DIP-Sockel oder IC-Sockel; die Bezeichnung THT bzw. Durchsteckmontage beschreibt die Montageart, bei der die Pins durch die Leiterplatte geführt und von der Unterseite verlötet werden.

Funktional bietet der Sockel eine langlebige elektrische Verbindung mit einem maximalen Kontaktwiderstand von 20 mΩ, was für zuverlässige Signalleitungen und stabile Versorgungsspannungen sorgt. Die spezifizierte Betriebstemperatur von −20 bis 105 °C macht den Sockel geeignet für übliche Elektronik-Anwendungen in Labors, Prototypen und Serienplatinen; Anwendungen außerhalb dieses Temperaturbereichs sollten vermieden werden. Der Sockel ist RoHS-konform und entspricht damit den Vorgaben zur Beschränkung bestimmter umweltschädlicher Stoffe.

Praktisch eignet sich der DIP8-Sockel für Prüfaufbauten, einfache Austauschbarkeit von Bauteilen sowie Reparaturen, da integrierte Schaltungen ohne wiederholtes Löten eingebaut und entfernt werden können. Bei Nutzung ist auf korrekte Polung und Einsteckrichtung des IC (Pin‑1-Markierung) zu achten; außerdem empfiehlt sich bei häufiger Entnahme und Einsetzung eine Sichtprüfung der Kontakte. Das Produkt ist Teil der vipitec‑Produktlinie "Professional" und richtet sich an Anwender, die standardisierte, steckbare Lösungen für DIP8‑Bausteine benötigen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP8 IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	10,16 mm
Breite	10,16 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	8
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP8
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	4
Integrierte Schaltung
Reihenabstand	7,62 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
