IC-Sockel, DIP40-W, 15,24 mm, -20..105 °C
- Artikelnr.: 08-0004-02118 Kopiert!
- 🟢 498 Stück auf Lager
-
Verpackungseinheiten
IC-Stange, 640x30x15 mm à 12 Stück
8 auf Lager (= 96 Stück) -
MengeStückpreis11+1,870000 €Netto 1,571429 €3+1,204167 €Netto 1,011905 €5+1,143959 €Netto 0,961310 €10+0,857969 €Netto 0,720983 €12+0,786472 €Netto 0,660900 € -
1,87 €
inkl. MwSt. zzgl. Versand - Netto 1,571429 €

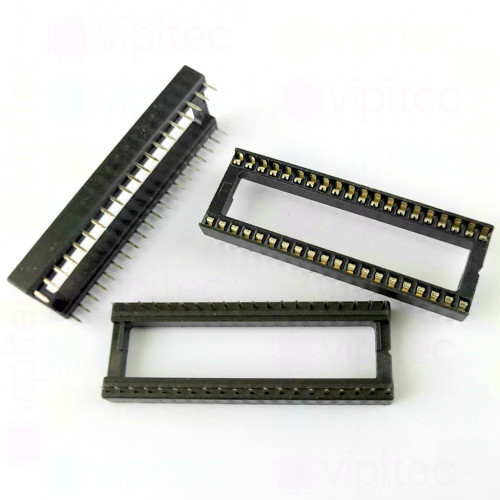

Dieser DIP40-W IC-Sockel (DIP40 Wide) ist eine Durchsteckfassung für zweireihige integrierte Schaltkreise mit insgesamt 40 Kontakten (2 x 20). „DIP“ steht für Dual Inline Package und bezeichnet Bauformen mit zwei parallelen Kontaktreihen; der Zusatz „Wide“ verweist auf den vergrößerten Reihenabstand von 15,24 mm (0,6"). Die Fassung nimmt Bauteile mit einem Rastermaß (Pinabstand) von 2,54 mm (0,1") auf und ist damit für Leiterplatten mit Standard-Raster geeignet. Synonyme und übliche Bezeichnungen sind IC-Sockel, DIP-Sockel oder IC-Fassung. Der Einsatzbereich umfasst das sichere Einfügen wechselbarer ICs in Prototypen, Service- und Reparaturarbeiten sowie Anwendungen, bei denen Austauschbarkeit und schonende Bauteilbehandlung wichtig sind (z. B. Vermeidung von Lötwärme am IC). Durch die Durchsteckmontage (THT) ergibt sich eine robuste mechanische Verbindung zur Leiterplatte.
Die Fassung bietet eine kompakte, flache Bauform (Länge 50,8 mm, Breite 17,78 mm, Höhe 4,8 mm) und weist einen maximalen Kontaktwiderstand von 20 mΩ auf, was auf niedrige Übergangswiderstände für zuverlässige elektrische Verbindungen hinweist. Der spezifizierte Betriebstemperaturbereich von -20 bis 105 °C beschreibt die thermische Belastbarkeit im Einsatz und ist für viele industriellere Elektronik-Anwendungen ausreichend. Das Bauteil ist RoHS-konform und entspricht damit den Anforderungen an die Beschränkung bestimmter gefährlicher Stoffe in elektronischen Bauteilen. Dieses Produkt stammt aus der vipitec-Produktlinie „Professional“ und ist für Anwender gedacht, die Wert auf standardisierte, mechanisch belastbare Durchsteckfassungen für 40-polige DIP-Bausteine legen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | DIP40 Wide IC-Sockel |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Länge | 50,8 mm |
| Breite | 17,78 mm |
| Höhe | 4,8 mm |
| Bauelement | |
| Anzahl Pole | 40 |
| Max. Kontaktwiderstand | 20 mΩ |
| Bauform | DIP40 Wide |
| Anzahl Reihen | 2 |
| Montageart | THT |
| Rastermaß (RM) | 2,54 mm |
| Betriebstemperatur | -20 - 105 °C |
| Steckverbinder | |
| Anzahl Pole (je Reihe) | 20 |
| Integrierte Schaltung | |
| Reihenabstand | 15,24 mm |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
