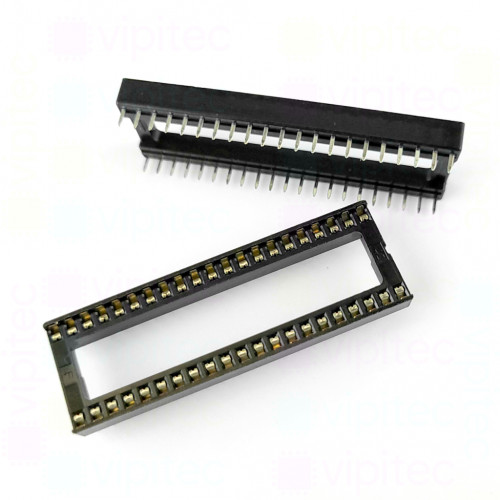

IC-Sockel, DIP42-W, 15,24 mm, -20..105 °C

Artikelnr.: 08-0004-02119 Kopiert!
🟢 614 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 200x30x15 mm à 2 Stück
47 auf Lager (= 94 Stück)

IC-Stange, 640x30x15 mm à 11 Stück
43 auf Lager (= 473 Stück)
Menge

Stückpreis¹

1+

1,500000 €

Netto 1,260504 €

2+

1,150000 €

Netto 0,966387 €

3+

0,958333 €

Netto 0,805322 €

5+

0,910416 €

Netto 0,765056 €

10+

0,591770 €

Netto 0,497286 €

11+

0,562181 €

Netto 0,472421 €
1,50 €
inkl. MwSt. zzgl. Versand
Netto 1,260504 €

Menge

Gesamt: ¹

Der IC-Sockel DIP42 Wide ist eine Fassungsvariante für breit ausgeführte Dual-In-line-Package (DIP) Bausteine und ermöglicht das steckbare Einsetzen und Wechseln von integrierten Schaltungen ohne direktes Löten am Bauteil. „DIP“ steht für Dual In-line Package, „Wide“ bezeichnet den vergrößerten Reihenabstand von 15,24 mm (0,600") zwischen den beiden Kontaktreihen, wodurch er für Gehäuse mit breiter Bauform ausgelegt ist. Mit insgesamt 42 Polen (2 Reihen × 21 Kontakte) eignet sich der Sockel für entsprechende 42-polige DIP-Bausteine und erleichtert Reparatur, Prüfaufbau und Austausch von ICs in Prototypen und Seriengeräten.

Der Sockel ist für die Durchsteckmontage (THT, auch „Durchsteckmontage“ genannt) auf Leiterplatten ausgeführt und besitzt das gängige Rastermaß von 2,54 mm (0,1") zwischen benachbarten Pins. Die äußeren Abmessungen betragen Länge 53,34 mm, Breite 17,78 mm und eine Bauhöhe von 4,8 mm, was eine einfache Integration in Standard-PCB-Layouts mit 15,24 mm Reihenabstand erlaubt. Elektrisch zeichnet sich der Sockel durch einen maximalen Kontaktwiderstand von 20 mΩ aus, was für zuverlässige Kontakte mit geringem Übergangswiderstand sorgt und damit Mess- und Betriebsstabilität unterstützt.

Der Sockel ist RoHS-konform und damit für bleifreie Fertigungsprozesse geeignet. Der zulässige Betriebstemperaturbereich von −20 bis 105 °C deckt typische Anwendungen in Elektronikgeräten, Messaufbauten und Industriesteuerungen ab. Als Produkt der vipitec-Produktlinie „Professional“ richtet sich das Bauteil an Anwender, die eine standardkonforme, mechanisch stabile und austauschbare Fassung für breitformatige DIP-Bausteine benötigen. Bei der Montage sollte auf korrekte Ausrichtung zur Bohrbildvorlage und sachgerechtes Durchstecken vor dem Löten geachtet werden, um sichere Kontakte zu gewährleisten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP42 Wide IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	53,34 mm
Breite	17,78 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	42
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP42 Wide
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	21
Anzahl Reihen	2
Integrierte Schaltung
Reihenabstand	15,24 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
