IC-Sockel, DIP16, 7,62 mm, -20..105 °C

Artikelnr.: 08-0004-02006 Kopiert!
🟢 3576 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 640x30x15 mm à 30 Stück
106 auf Lager (= 3180 Stück)
Menge

Stückpreis¹

1+

1,800000 €

Netto 1,512605 €

3+

1,070000 €

Netto 0,899160 €

5+

1,016500 €

Netto 0,854202 €

10+

0,762375 €

Netto 0,640651 €

30+

0,406600 €

Netto 0,341681 €
1,80 €
inkl. MwSt. zzgl. Versand
Netto 1,512605 €

Menge

Gesamt: ¹

Lieferzeit

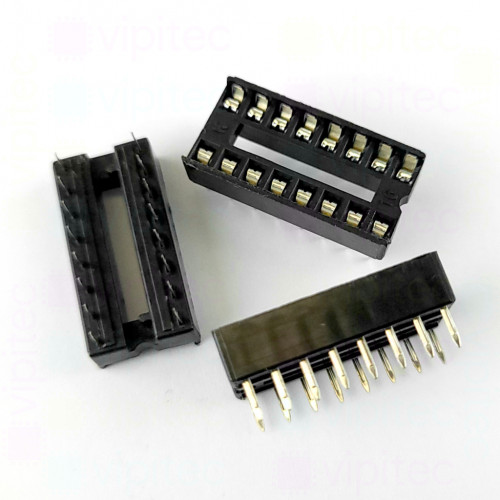

Dieser DIP16-IC-Sockel (auch: IC-Sockel, DIL-Sockel oder Chip-Carrier für Dual In-line Packages) ist für 16-polige Bausteine ausgelegt und bietet zwei Reihen mit je 8 Kontakten. Er ist für die Durchsteckmontage (THT) konstruiert und passt auf Standard-Leiterplatten mit Rastermaß 2,54 mm (RM = Abstand zwischen benachbarten Pins). Der Reihenabstand beträgt 7,62 mm (Abstand der beiden Pinreihen zueinander). Abmessungen des Sockels: Länge 20,32 mm, Breite 10,16 mm, Höhe 4,8 mm. Durch die mechanische Ausführung erlaubt der Sockel das Ein- und Ausstecken von ICs ohne wiederholt direkte Lötvorgänge an den Halbleitergehäusen, was bei Reparaturen, Prototypen und Adapterlösungen den Bausteinschutz und die Austauschbarkeit erhöht.

Elektrisch und thermisch ist der Sockel für den üblichen Einsatz in Elektronikprojekten ausgelegt: Der maximale Kontaktwiderstand liegt bei 20 mΩ, was für zuverlässige Signalübertragungen bei digitalen und analogen Anwendungen ausreichend ist. Der Betriebs- temperaturbereich von −20 °C bis +105 °C deckt die meisten industriellen und kommerziellen Einsatzfälle ab. RoHS-Konformität ist gegeben. Die THT-Bauweise sorgt für gute mechanische Festigkeit auf der Platine und ist kompatibel mit gängigen Durchsteckbestückungsprozessen.

Begriffs- und praxisnahe Hinweise: „Rastermaß (RM) 2,54 mm“ bedeutet, dass benachbarte Pins in einer Reihe einen Abstand von 2,54 mm haben; „Reihenabstand 7,62 mm“ bezeichnet den Mittelpunktsabstand zwischen den zwei Pinreihen. Vor der Verwendung empfiehlt es sich, Pinbelegung und Einbaulage des jeweiligen ICs zu prüfen, um korrekte Ausrichtung sicherzustellen. Dieses Produkt ist Teil der vipitec Produktlinie Professional und eignet sich für Anwendungen, in denen auswechselbare 16-polige ICs zuverlässig und mechanisch stabil auf Leiterplatten realisiert werden sollen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP16 IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	20,32 mm
Breite	10,16 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	16
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP16
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	8
Integrierte Schaltung
Reihenabstand	7,62 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
