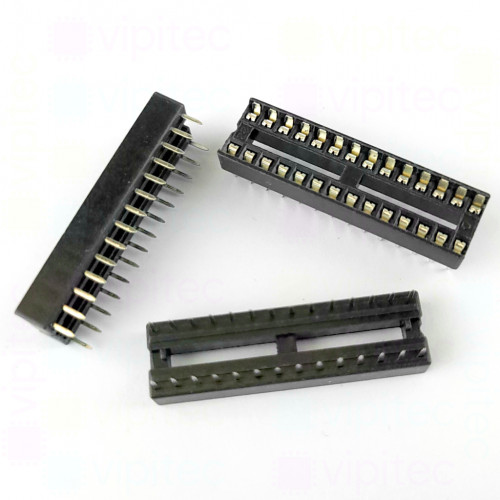

IC-Sockel, DIP28, 7,62 mm, -20..105 °C
- Artikelnr.: 08-0004-02012 Kopiert!
- 🟢 981 Stück auf Lager
-
Verpackungseinheiten
IC-Stange, 640x30x15 mm à 17 Stück
34 auf Lager (= 578 Stück) -
MengeStückpreis11+1,850000 €Netto 1,554622 €3+1,130000 €Netto 0,949580 €5+1,073500 €Netto 0,902101 €10+0,805125 €Netto 0,676576 €17+0,639364 €Netto 0,537281 € -
1,85 €
inkl. MwSt. zzgl. Versand - Netto 1,554622 €
IC-Sockel (DIP28) ist eine Steckfassung für integrierte Schaltkreise im Dual-Inline-Format mit insgesamt 28 Kontakten, angeordnet in zwei Reihen zu je 14 Polen. Der Sockel entspricht dem Standard-Rastermaß von 2,54 mm (0,1") mit einem Reihenabstand von 7,62 mm, sodass er direkt mit gängigen DIP28-Bausteinen und entsprechenden Leiterplatten-Layouts kompatibel ist. Synonyme Bezeichnungen sind DIP-Sockel, IC-Fassung oder Steckfassung; diese Begriffe beschreiben alle dieselbe Funktion: eine lösbare Verbindung zwischen Bauteil und Leiterplatte ohne direkte Lötverbindung am IC.
Der Sockel ist für die Durchsteckmontage (THT) ausgelegt und bietet mechanische Robustheit sowie einfachen Austausch von ICs während Reparatur, Messaufbau oder Prototyping. Mit den Abmessungen (Länge 35,56 mm, Breite 10,16 mm, Höhe 4,8 mm) fügt sich der Sockel platzsparend in Standard-Layouts ein und erlaubt sichere, wiederholbare Steckzyklen. Durch die THT-Montage entsteht eine stabile Verbindung zur Leiterplatte, die auch mechanische Belastungen besser verkraftet als rein oberflächenmontierte Lösungen.
Elektrisch zeichnet sich der Sockel durch einen geringen maximalen Kontaktwiderstand von 20 mΩ aus, was zu zuverlässigen Signalleitungen und geringem Übergangswiderstand führt. Der Arbeitsbereich von −20 bis +105 °C deckt typische Einsatzbedingungen in Elektronikapplikationen ab. Der Sockel ist RoHS-konform und gehört zur vipitec-Produktlinie "Professional", was ihn als standardisierten Bauteil für professionelle Bestückung, Reparatur und Entwicklung ausweist.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | DIP28 IC-Sockel |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Länge | 35,56 mm |
| Breite | 10,16 mm |
| Höhe | 4,8 mm |
| Bauelement | |
| Anzahl Pole | 28 |
| Max. Kontaktwiderstand | 20 mΩ |
| Bauform | DIP28 |
| Anzahl Reihen | 2 |
| Montageart | THT |
| Rastermaß (RM) | 2,54 mm |
| Betriebstemperatur | -20 - 105 °C |
| Steckverbinder | |
| Anzahl Pole (je Reihe) | 14 |
| Integrierte Schaltung | |
| Reihenabstand | 7,62 mm |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
