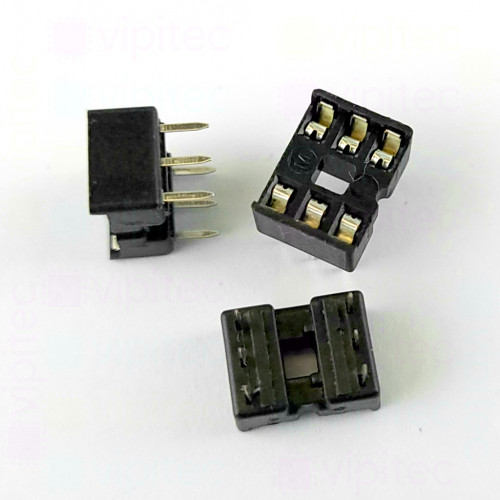

IC-Sockel, DIP6, 7,62 mm, -20..105 °C

Artikelnr.: 08-0004-02001 Kopiert!
🟢 889 Stück auf Lager

Sockel

Verpackungseinheiten

IC-Stange, 200x30x15 mm à 10 Stück
17 auf Lager (= 170 Stück)

IC-Stange, 640x30x15 mm à 80 Stück
4 auf Lager (= 320 Stück)
Menge

Stückpreis¹

1+

1,770000 €

Netto 1,487395 €

3+

1,040000 €

Netto 0,873950 €

5+

0,988000 €

Netto 0,830252 €

10+

0,741000 €

Netto 0,622689 €

80+

0,148200 €

Netto 0,124538 €
1,77 €
inkl. MwSt. zzgl. Versand
Netto 1,487395 €

Menge

Gesamt: ¹

Lieferzeit

Dieser IC-Sockel im DIP6-Format ist für die Aufnahme von Dual-Inline-Package-Bausteinen mit 6 Pins ausgelegt und eignet sich für die Durchsteckmontage (THT) auf Leiterplatten. Die Kontaktreihen sind im Standardraster von 2,54 mm pro Pin angeordnet, der Reihenabstand beträgt 7,62 mm, wodurch der Sockel mit gängigen DIP6-Gehäusen kompatibel ist. Mit kompakten Abmessungen (Länge 7,62 mm, Breite 10,16 mm, Höhe 4,8 mm) lässt sich der Sockel platzsparend in Adaptern, Erweiterungsplatinen oder in klassischen Leiterplattenlayouts einsetzen.

Elektrisch bietet der Sockel einen maximalen Kontaktwiderstand von 20 mΩ, was eine zuverlässige Verbindung zu eingesetzten ICs ermöglicht. Die spezifizierte Betriebstemperaturspanne von -20 bis 105 °C beschreibt den Einsatzbereich der Baugruppe unter normalen Betriebsbedingungen. Die Ausführung als THT-Bauteil ist für die Lötung an Leiterplatten vorgesehen und erleichtert mechanisch stabile Verbindungen, die für dauerhafte Anwendungen oder wiederholtes Einsetzen und Entfernen von Bausteinen geeignet sind. Der Sockel ist RoHS-konform und entspricht damit den Anforderungen an bleifreie Materialien.

Begriffe und Synonyme: Ein "IC-Sockel" (auch "DIP-Sockel" oder "Steckfassung") ermöglicht den werkzeuglosen Austausch oder die sichere Montage von integrierten Schaltungen; "DIP6" bezeichnet ein Dual-Inline-Package mit insgesamt 6 Pins (3 Pins je Reihe); "THT" steht für Through-Hole Technology bzw. Durchsteckmontage. Praktisch bietet der Einsatz eines Sockels Vorteile wie einfachen Austausch von ICs im Servicefall, Reduzierung thermischer Belastung empfindlicher Bauteile beim Löten und die Möglichkeit, ICs in Prototypen oder Adapterlösungen wiederverwendbar einzusetzen. Dieses Produkt gehört zur vipitec-Produktlinie "Professional" und ist für typische Anforderungen in Entwicklung, Labor und Produktion ausgelegt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DIP6 IC-Sockel
vipitec Produktlinie
RoHS	Ja
Länge	7,62 mm
Breite	10,16 mm
Höhe	4,8 mm
Bauelement
Anzahl Pole	6
Max. Kontaktwiderstand	20 mΩ
Bauform	DIP6
Anzahl Reihen	2
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-20 - 105 °C
Steckverbinder
Anzahl Pole (je Reihe)	3
Integrierte Schaltung
Reihenabstand	7,62 mm
