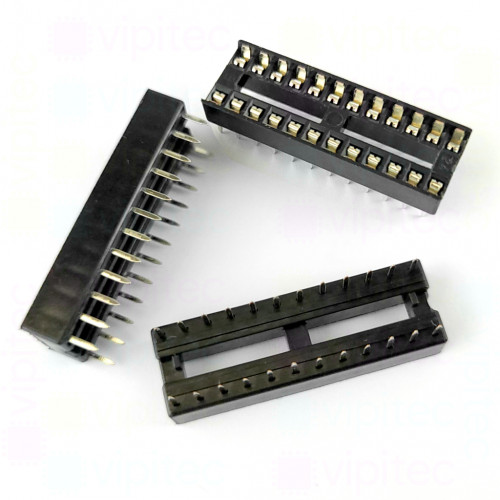

IC-Sockel, DIP24, 7,62 mm, -20..105 °C
- Artikelnr.: 08-0004-02010 Kopiert!
- 🟢 1288 Stück auf Lager
-
Verpackungseinheiten
IC-Stange, 640x30x15 mm à 20 Stück
44 auf Lager (= 880 Stück) -
MengeStückpreis11+1,830000 €Netto 1,537815 €5+1,049750 €Netto 0,882143 €10+0,787312 €Netto 0,661607 €20+0,590485 €Netto 0,496206 € -
1,83 €
inkl. MwSt. zzgl. Versand - Netto 1,537815 €
IC-Sockel DIP24 ist eine standardisierte Durchsteckfassung (auch: DIP-Fassung, IC-Sockel, IC-Fassung) für Dual-In-Line-Packages mit 24 Kontakten (12 je Seite). Solche Sockel dienen dazu, integrierte Schaltkreise ohne Dauerlötung aufzunehmen und dadurch Austausch, Montage und Service deutlich zu vereinfachen. Zusätzlich schützen sie die eingesetzten Bausteine während des Lötprozesses vor direkter Hitzeeinwirkung und reduzieren mechanische Belastungen an den IC-Beinchen, was Reparatur- und Austauschvorgänge sowie Prototyping erleichtert.
Der Sockel entspricht dem üblichen Rastermaß von 2,54 mm (Pin-Pitch) und hat einen Reihenabstand von 7,62 mm (0,30"), was ihn mit gängigen DIP‑Layouts und Platinen-Designs kompatibel macht. Die Durchsteckmontage (THT) und die Abmessungen (Länge 30,48 mm, Breite 10,16 mm, Höhe 4,8 mm) ermöglichen eine stabile mechanische Verbindung zur Leiterplatte. Elektrisch zeichnet sich der Sockel durch einen maximalen Kontaktwiderstand von 20 mΩ aus, wodurch zuverlässige Kontaktverbindungen gewährleistet werden. Der Einsatzbereich liegt innerhalb der Betriebstemperatur von −20 °C bis +105 °C; das Bauteil ist RoHS‑konform und damit für bleifreie Fertigungsprozesse geeignet.
Typische Einsatzgebiete sind Prototyping, Serienplatinen, Reparatur- und Wartungsarbeiten sowie Anwendungen, bei denen ICs regelmäßig gewechselt werden müssen. Beim Bestücken ist auf korrekte Polung (Pin‑1) und auf eine für THT geeignete Lötprozedur zu achten. Als Teil der vipitec‑Produktlinie „Professional“ entspricht der Sockel den üblichen Industriestandards in Form, Maßhaltigkeit und elektrischer Performance.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | DIP24 IC-Sockel |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Länge | 30,48 mm |
| Breite | 10,16 mm |
| Höhe | 4,8 mm |
| Bauelement | |
| Anzahl Pole | 24 |
| Max. Kontaktwiderstand | 20 mΩ |
| Bauform | DIP24 |
| Anzahl Reihen | 2 |
| Montageart | THT |
| Rastermaß (RM) | 2,54 mm |
| Betriebstemperatur | -20 - 105 °C |
| Steckverbinder | |
| Anzahl Pole (je Reihe) | 12 |
| Integrierte Schaltung | |
| Reihenabstand | 7,62 mm |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
