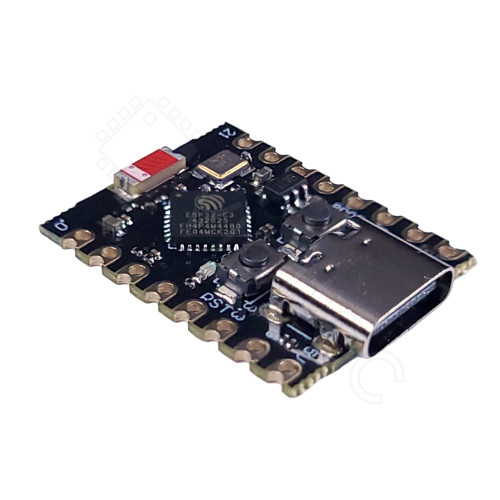

ESP32-C3 SuperMini, USB-C Entwicklungsboard, 32-Bit RISC-V Single-Core Prozesser, 160 MHz, 4 MB Flash, 400 KB SRAM, 384 KB ROM, 3,3 V, WiFi, Bluetooth 5.0 LE

Artikelnr.: 06-0003-0000F Kopiert!
🟡 noch 50 Stück auf Lager

Menge

Stückpreis¹

1+

2,310000 €

Netto 1,941176 €

5+

1,822000 €

Netto 1,531092 €

10+

1,721000 €

Netto 1,446218 €

20+

1,634950 €

Netto 1,373908 €
2,31 €
inkl. MwSt. zzgl. Versand
Netto 1,941176 €

Menge

Gesamt: ¹

Lieferzeit

Prozessor

✅ ESP32-C3 / ESP32C3FN4
✅ 32-Bit Single-Core
✅ bis zu 160 MHz
✅ RISC-V Befehlssatz
✅ FPU

Speicher

✅ 4 MB Flash
✅ 400 KB SRAM
✅ 384 KB ROM (für Boot und Kern-Funktionen)

Ports

✅ 13 General-Purpose Ein-/Ausgänge (GPIO)
✅ 6 Analog-Ports

Drahtlos-LAN (WLAN/Wi-Fi)

✅ 2,4 GHz WiFi/WLAN
✅ IEEE 802.11 b/g/n
✅ bis zu 150 MBit/s
✅ 1T1R, WMM, TX/RX A-MPDU, TX/RX A-MSDU, Immediate Block ACK, Fragmentation / Defragmentation, TXOP, Hardware TSF, Station Mode, SoftAP, Station + SoftAP, Promiscuous Mode, Antennendiversität, 802.11mc FTM

Bluetooth

✅ Bluetooth 5.0 LE (BLE)
✅ 125 / 500 Kbit/s, 1 / 2 Mbit/s
✅ Mesh, Advertising Extensions, Multiple Advertisement Sets, Channel Selection Alg. #2, LE Power Control
✅ Bluetooth und Wi-Fi nutzen die gleiche Antenne

Unterstützte Schnittstellen / Controller

✅ 1x I²C
✅ 1x SPI
✅ 2x UART
✅ 2x 12-bit Analog-zu-Digital-Konverter (ADC), bis zu 6 Kanäle

Zeitgeber

✅ 52-bit System-Timer
✅ XTAL32K Watchdog-Timer
✅ 2x 54-bit General-Purpose-Timer
✅ 3x Digital Watchdog-Timer
✅ 1x Analog Watchdog-Timer

Sicherheit und Beschleunigung

✅ Secure Boot
✅ Flash-Verschlüsselung
✅ 4096 bit One-Time-Programmable (OTP / eFuse), davon 1792 Bit nutzbar
✅ AES
✅ HMAC
✅ RSA
✅ SHA
✅ Digitale Signaturen
✅ XTS
✅ RNG

Externe Stromversorgung

Über die 5V-Pins ist eine Versorgung mit 3,3..6 Volt möglich
Achtung: Wenn eine externe Spannungsquelle an die 5V-Pins angeschlossen wird, darf die USB-Buchse nicht verwendet werden.

Download-Modus

Drücken und halten Sie den BOOT-Taster, drücken Sie dann den RESET-Taster und lassen Sie ihn wieder los. Lassen Sie zuletzt den BOOT-Taster los. Das Entwicklungsboard befindet sich nun im Download-Modus und ist bereit für den Upload von Programmen.

Hinweis: Bitte konsultieren Sie das Datenblatt des Mikroprozessors für detaillierte Informationen zu den unterstützten Funktionen. Achten Sie auch auf das Platinen-Layout, da nicht zwangsläufig alle Pins des Mikroprozessors auf die Anschlüsse der Entwicklungsplatine geführt werden.

Lieferumfang

1x ESP32-C3 SuperMini USB-C Entwicklungsboard
2x 1x8-Stiftleisten (für die seitlichen Anschlüsse)

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	ESP32-C3 SuperMini
Serie	ESP32
USB-Typ	USB-C
vipitec Produktlinie
Betriebsspannung (DC)	3 - 3,6 V
Länge	24 mm
Breite	18 mm
Höhe	4 mm
Entwicklungsboard
Anzahl Analogports	6
Anzahl GPIO-Ports	13
Prozessor
Anzahl Kerne	1
FPU	Ja
Mikroprozessor	ESP32-C3 / ESP32C3FN4
Mikroprozessor-Typ	32-Bit Single-Core
Bauelement
Anzahl Pins (je Reihe)	8
Anzahl Pins	16
Anzahl Reihen	2
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-40 - 85 °C
Komponente
Bluetooth-Unterstützung	Ja
Bluetooth-Version	5.0 LE (BLE)
Unterstützte WiFi-Bänder	2,4 GHz
Unterstützte WiFi-Protokolle	IEEE 802.11 b/g/n
WiFi-Unterstützung	Ja
Integrierte Schaltung
Anzahl ADC-Wandler	2
Anzahl Analoge Watchdog-Timer	1
Anzahl Digitale Watchdog-Timer	3
Anzahl General-Purpose-Timer	2
Anzahl I2C-Schnittstellen	1
Anzahl SPI-Schnittstellen	1
Anzahl UART-Schnittstellen	2
Speicherkapazität (ROM)	384 KB
Taktfrequenz	0 - 160 MHz
Speicherkapazität (Flash)	4 MB
Speicherkapazität (SRAM)	400 KB
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
