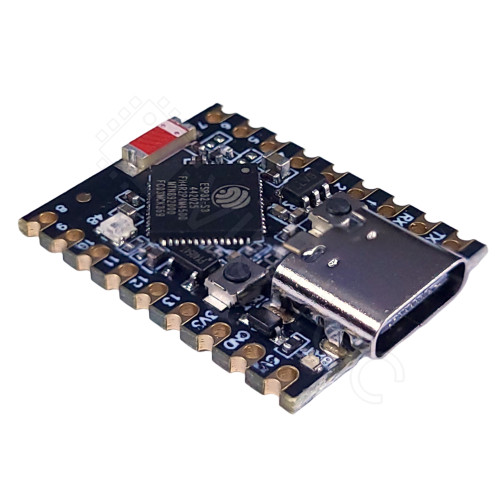

ESP32-S3 SuperMini, USB-C Entwicklungsboard, 32-Bit LX7 Dual-Core + 2 Co-Prozessoren, 240 MHz, 4 MB Flash, 512 KB SRAM, 384 KB ROM, 3,3 V, Bluetooth 5.0 LE

Artikelnr.: 06-0003-0000H Kopiert!
🟢 126 Stück auf Lager

Menge

Stückpreis¹

1+

4,190000 €

Netto 3,521008 €

5+

3,964000 €

Netto 3,331092 €

10+

3,765800 €

Netto 3,164538 €

20+

3,577510 €

Netto 3,006311 €
4,19 €
inkl. MwSt. zzgl. Versand
Netto 3,521008 €

Menge

Gesamt: ¹

Lieferzeit

Prozessor

✅ ESP32-S3 / ESP32S3FH4R2 / Xtensa® Dual-Core LX7
✅ 32-Bit Dual-Core
✅ bis zu 240 MHz
✅ ESP32-S3: Xtensa® Instruction Set Architecture (ISA) / SIMD; ULP-RISC-V: RV32IMC; ULP-FSM: Finite State Machine (FSM) Befehlssatz
✅ FPU

Co-Prozessoren

✅ Ultra-Low-Power RISC-V (ULP-RISC-V);Ultra-Low-Power Finite State Machine (ULP-FSM)

Speicher

✅ 4 MB Flash
✅ 512 KB SRAM
✅ 384 KB ROM (für Boot und Kern-Funktionen)

Ports

✅ 33 General-Purpose Ein-/Ausgänge (GPIO)
✅ 16 Analog-Ports

Drahtlos-LAN (WLAN/Wi-Fi)

✅ 2,4 GHz WiFi/WLAN
✅ IEEE 802.11 b/g/n
✅ bis zu 150 MBit/s
✅ 1T1R (2,4 Ghz)
✅ IEEE 802.11b/g/n: WMM, TX/RX A-MPDU, TX/RX A-MSDU, Immediate Block ACK, Fragmentation / Defragmentation, Hardware TSF, Station Mode, SoftAP, Station + SoftAP, Antennendiversität, 802.11mc FTM

Bluetooth

✅ Bluetooth 5.0 LE (BLE)
✅ 125 / 500 Kbit/s, 1 / 2 Mbit/s
✅ Mesh, Advertising Extensions, Multiple Advertisement Sets, Channel Selection Alg. #2, LE Power Control
✅ Bluetooth und Wi-Fi nutzen die gleiche Antenne

Zeitgeber

✅ 52-bit System-Timer
✅ 4x 54-bit General-Purpose-Timer
✅ 3x Watchdog-Timer

Unterstützte Schnittstellen / Controller

✅ 2x I²C
✅ 2x SPI
✅ 3x UART
✅ 2x 12-bit Analog-zu-Digital-Konverter (ADC), bis zu 16 Kanäle

Sicherheit und Beschleunigung

✅ Secure Boot
✅ Flash-Verschlüsselung
✅ 4096 bit One-Time-Programmable (OTP / eFuse), davon 1792 Bit nutzbar
✅ AES
✅ HMAC
✅ RSA
✅ SHA
✅ Digitale Signaturen
✅ XTS
✅ RNG

Externe Stromversorgung

Über die 5V-Pins ist eine Versorgung mit 3,3..6 Volt möglich
Achtung: Wenn eine externe Spannungsquelle an die 5V-Pins angeschlossen wird, darf die USB-Buchse nicht verwendet werden.
An die Batterie-Pins B+ und B- kann eine 3,7 V Lithium-Ionen-/Lithium-Polymer-Batterie angeschlossen werden. Die Batterie kann über USB geladen werden.

Download-Modus

Drücken und halten Sie den BOOT-Taster, drücken Sie dann den RESET-Taster und lassen Sie ihn wieder los. Lassen Sie zuletzt den BOOT-Taster los. Das Entwicklungsboard befindet sich nun im Download-Modus und ist bereit für den Upload von Programmen.

Hinweis: Bitte konsultieren Sie das Datenblatt des Mikroprozessors für detaillierte Informationen zu den unterstützten Funktionen. Achten Sie auch auf das Platinen-Layout, da nicht zwangsläufig alle Pins des Mikroprozessors auf die Anschlüsse der Entwicklungsplatine geführt werden.

Lieferumfang

1x ESP32-S3 SuperMini USB-C Entwicklungsboard
2x 1x9-Stiftleisten (für die seitlichen Anschlüsse)

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	ESP32-S3 SuperMini
Serie	ESP32
USB-Typ	USB-C
vipitec Produktlinie
Betriebsspannung (DC)	3 - 3,6 V
Länge	25,2 mm
Breite	18,2 mm
Höhe	4,8 mm
Entwicklungsboard
Anzahl Analogports	16
Anzahl GPIO-Ports	33
Prozessor
Anzahl Co-Prozessoren	2
Anzahl Kerne	2
Co-Prozessoren	Ultra-Low-Power RISC-V (ULP-RISC-V);Ultra-Low-Power Finite State Machine (ULP-FSM)
FPU	Ja
Mikroprozessor	ESP32-S3 / ESP32S3FH4R2 / Xtensa® Dual-Core LX7
Mikroprozessor-Typ	32-Bit Dual-Core
Bauelement
Anzahl Pins (je Reihe)	9
Anzahl Pins	38
Anzahl Reihen	2
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-40 - 85 °C
Komponente
Bluetooth-Unterstützung	Ja
Bluetooth-Version	5.0 LE (BLE)
Unterstützte WiFi-Bänder	2,4 GHz
Unterstützte WiFi-Protokolle	IEEE 802.11 b/g/n
WiFi-Unterstützung	Ja
Integrierte Schaltung
Anzahl ADC-Wandler	2
Anzahl Digitale Watchdog-Timer	3
Anzahl General-Purpose-Timer	4
Anzahl I2C-Schnittstellen	2
Anzahl SPI-Schnittstellen	2
Anzahl UART-Schnittstellen	3
Speicherkapazität (ROM)	384 KB
Taktfrequenz	0 - 240 MHz
Speicherkapazität (Flash)	4 MB
Speicherkapazität (SRAM)	512 KB
