Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 9 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1209012502603GWB Kopiert!
Artikelnr.: 05-0012-00611 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,480000 €

Netto 1,243697 €

5+

1,406000 €

Netto 1,181513 €

10+

1,335700 €

Netto 1,122437 €

20+

1,062000 €

Netto 0,892437 €

50+

0,611400 €

Netto 0,513782 €

100+

0,427980 €

Netto 0,359647 €
1,48 €
inkl. MwSt. zzgl. Versand
Netto 1,243697 €

Menge

Gesamt: ¹

Lieferzeit

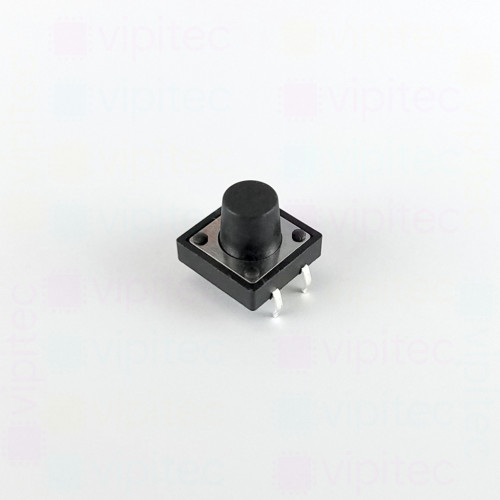

TACT-Mikrotaster, THT - kompakter Drucktaster

Dieser taktile Mikrotaster im kompakten Gehäusemaß 12 x 12 x 9 mm ist als durchsteckbares Bauteil (THT - Through-Hole Technology) ausgeführt und eignet sich für konventionelle Leiterplattenbestückung und -löten. Die runde Taste bietet eine kurze, fühlbare Betätigung und ist als einpoliger Einzeltaster, normal geöffnet (SPST-NO - single pole single throw, normally open) ausgelegt, das heißt der Kontakt schließt nur während des Tastendrucks und öffnet beim Loslassen wieder.

Die Auslegung richtet sich an Signal- und Steueranwendungen mit niedrigen Spannungen und Strömen; der Schalter ist für Kontaktspannungen bis 12 V und Ströme bis 50 mA vorgesehen. Typische Merkmale sind ein spezifizierter Kontaktwiderstand im Bereich von 100 mΩ, ein Isolationswiderstand von mindestens 100 MΩ, eine Schaltkraft von etwa 2,55 N (Toleranz ±20 %) sowie ein kurzer Tastenhub von ca. 0,35 mm, was die typische taktile Rückmeldung eines TACT-Schalters erzeugt. Die Nennlebensdauer liegt bei ungefähr 30.000 Schaltzyklen, und der zulässige Betriebstemperaturbereich reicht von -20..70 °C.

Das Bauteil ist RoHS-konform und Teil der vipitec Produktlinie "Professional". Einsatzbereiche sind unter anderem Bedienfelder, Steuer- und Messgeräte, Prototypen und andere Elektronikprojekte, in denen ein zuverlässiger, taktiler Momentkontakt für Niederspannungs-Signalverarbeitung benötigt wird. Beachten Sie die Begrenzung auf geringe Schaltströme - bei höheren Strömen oder induktiven Lasten sind geeignete Schutz- oder Schaltkomponenten vorzusehen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	9 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
