12x12 mm THT-Mikrotaster Auswahl, SPST-NO, 12 V, 50 mA, -20..70 °C, 2 Positionen, TACT Schalter

Bitte wählen Sie die gewünschte Variante aus:

Tasterhöhe

ab 0,23702 €
inkl. MwSt. zzgl. Versand
Netto ab 0,199176 €

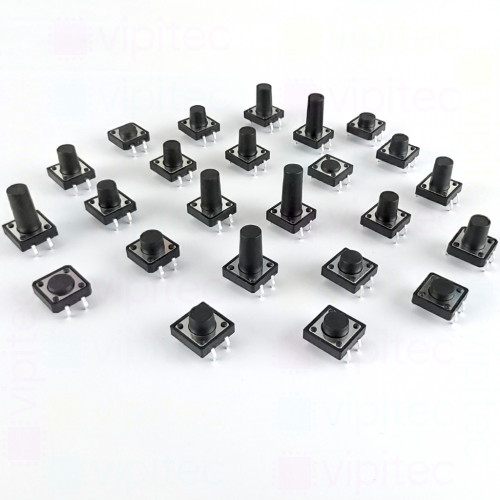

12 x 12 mm THT-Mikrotaster ist ein kompakter, taktiler TACT-Schalter für Durchsteckmontage auf Leiterplatten. Als einpoliger, normal geöffneter Kontakt (SPST-NO) schaltet er in zwei Positionen - offen und geschlossen - und liefert ein deutliches taktiles Rückmeldesignal beim Betätigen. THT steht für Through-Hole Technology - Durchsteckmontage - was den Einbau per Lötprozess und eine mechanisch belastbare Verbindung zur Leiterplatte ermöglicht. Die runde Tastenform und der kurze Tastenhub sorgen für eine präzise und wiederholbare Bedienung bei geringem Platzbedarf.

Elektrisch und mechanisch ist der Mikrotaster auf Niederspannungs- und Niedrigstromanwendungen ausgelegt: maximale Kontaktspannung 12 V und maximaler Kontaktstrom 50 mA, mit einem maximalen Kontaktwiderstand von 100 mΩ. Die Schaltkraft beträgt 2,45 N mit einer Toleranz von ±10 % und der Tastenhub liegt bei 0,25 mm; diese Daten kennzeichnen das taktile Ansprechverhalten und die erforderliche Betätigungskraft. Die Nennlebensdauer ist mit 100000 Schaltzyklen angegeben und die Einsatztemperaturspanne reicht von -20 bis 70 °C, wodurch der Schalter für viele Standardanwendungen im Elektronikbereich geeignet ist.

Typische Einsatzgebiete sind Bedienfelder, Schaltstellen für Signale niedriger Leistung, Messgeräte, Steuerungen und Anwendungen, in denen ein robustes, wiederholbares Schaltverhalten bei Durchsteckmontage erforderlich ist. Bei der Auswahl und Montage ist darauf zu achten, die angegebenen elektrischen Grenzwerte nicht zu überschreiten und geeignete Lötprozesse für THT-Bauteile zu verwenden. Dieses Produkt ist Teil der vipitec Produktlinie Professional und eignet sich für Anwendungen, die kleine Abmessungen, definierte taktile Rückmeldung und zuverlässige Niedrigstromschaltung erfordern.

Produkteigenschaften (Herstellerangaben)

Allgemein
vipitec Produktlinie
Länge	12 mm
Breite	12 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
