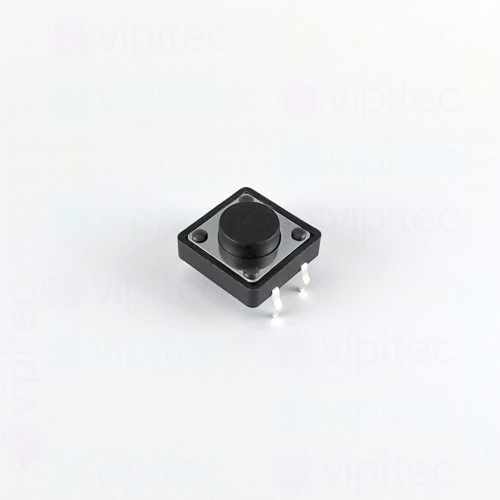

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 5,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1205512502603GWB Kopiert!
Artikelnr.: 05-0012-00604 Kopiert!
🟢 460 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,430000 €

Netto 1,201681 €

5+

1,176000 €

Netto 0,988235 €

10+

0,974000 €

Netto 0,818487 €

20+

0,740500 €

Netto 0,622269 €

50+

0,420400 €

Netto 0,353277 €

100+

0,294280 €

Netto 0,247294 €
1,43 €
inkl. MwSt. zzgl. Versand
Netto 1,201681 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter, durchsteckmontierbarer Druckschalter für die schaltende Ansteuerung von Niederspannungs-Signalen. Als Mikrotaster - auch als tactile switch oder Drucktaster bezeichnet - bietet er ein deutlich spürbares taktiles Feedback und punktet durch einen geringen Bauraum, was ihn für Bedienfelder, Fernbedienungen, Messgeräte und andere Elektronikapplikationen mit beschränktem Platzangebot geeignet macht. Die Montage per THT (Through-Hole Technology, Durchsteckmontage) sorgt für mechanische Stabilität auf der Leiterplatte und vereinfacht Löt- und Reparaturarbeiten gegenüber rein oberflächenmontierten Varianten.

Der Schalter ist ein SPST-NO-Typ, das heißt single pole single throw, normal geöffnet - er schließt den Kontakt nur beim Betätigen der Taste. TACT bezeichnet die taktile Ausführung des Mikrotasters, die mit einer definierten Schaltkraft und einem kurzen Tastenhub ein klares, fühlbares Schaltverhalten liefert. Mit einer mittleren Schaltkraft von 2,55 N (Toleranz ±20 %) und einem Tastenhub von 0,35 mm eignet sich der Taster für präzise Bedienungen; die Nennlebensdauer von typischerweise 30 000 Schaltzyklen steht für Belastbarkeit im Anwenderbetrieb. Elektrisch ist der Schalter für signaltypische Bedingungen ausgelegt - Kontaktwiderstände und Isolationswerte wurden so dimensioniert, dass zuverlässige Schaltvorgänge bei niedrigen Spannungen und Strömen erzielt werden.

Bei der Auswahl und beim Einsatz ist zu beachten, dass es sich um einen Niederspannungs-Signalgeber handelt - die elektrischen Grenzwerte sind für Steuer- und Signalanwendungen vorgesehen und nicht für Leistungs- oder Netzspannungen. Für viele Anwendungen empfiehlt sich zusätzliches Entprellen auf Leiterplattenebene oder in der Software, um saubere Schaltsignale zu erhalten. Der Schalter ist RoHS-konform und Teil der vipitec Produktlinie Professional, wodurch er sich für industrielle und professionelle Elektronikprojekte eignet.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	5,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
