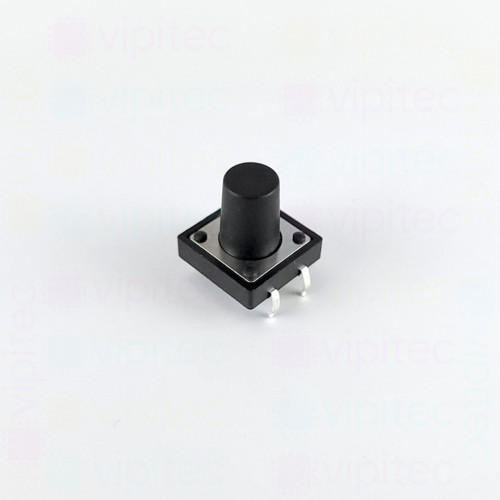

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 11,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

  • Hersteller: HANGSEMI
  • MPN: TSSNT1211512502603GWB Kopiert!
  • Artikelnr.: 05-0012-00616 Kopiert!
  • 🟢 469 Stück auf Lager
11,5 mm
  • Menge
    Stückpreis1
    1+
    1,510000 €
    Netto 1,268908 €
    5+
    1,434500 €
    Netto 1,205462 €
    10+
    1,362775 €
    Netto 1,145189 €
    20+
    1,292000 €
    Netto 1,085714 €
    50+
    0,747800 €
    Netto 0,628403 €
    100+
    0,523460 €
    Netto 0,439882 €

  • 1,51 €

    inkl. MwSt. zzgl. Versand
  • Netto 1,268908 €
Gesamt: 1
Lieferzeit


Dieser kompakte Mikrotaster ist ein TACT-Schalter im Format 12 x 12 x 11,5 mm und wird als einpoliger Einzeltaster mit normal geöffneter Kontaktierung (SPST-NO) geliefert. Als TACT-Mikrotaster - auch Tastschalter oder Drucktaster genannt - bietet er eine kurze Betätigungsstrecke mit fühlbarem Rückmeldungseffekt, was ihn für Bedienfelder, elektronische Steuerungen, Prototypen und andere Anwendungen mit Signalpegelumschaltung prädestiniert. Die runde Tastenform ermöglicht eine klare Druckfläche bei geringem Platzbedarf.

Elektrisch ist der Schalter für Signalbetrieb ausgelegt: maximal 50 mA bei bis zu 12 V. Der maximale Kontaktwiderstand von 100 mΩ gewährleistet eine niedrige Übergangsimpedanz, während ein Isolationswiderstand von mindestens 100 MΩ die Trennung der Kontakte bei angelegter Spannung sicherstellt. Die mechanische Nennlebensdauer liegt bei etwa 30 000 Schaltzyklen; die Schaltkraft beträgt nominal 2,55 N mit einer Toleranz von ±20 % bei einem Tastenhub von 0,35 mm. Der zulässige Betriebstemperaturbereich reicht von -20 °C bis 70 °C. Diese Kenndaten machen den Taster geeignet für wiederholte Betätigungen im Niederspannungs- und Signalbereich, nicht jedoch für leistungsführende Anwendungen.

Der Mikrotaster ist für THT - Durchsteckmontage auf Leiterplatten konzipiert und lässt sich sowohl manuell als auch maschinell bestücken und verlöten. Achten Sie bei der Platzierung auf ausreichenden Zugang zur Taste sowie auf mechanische Entlastung bei Belastungen durch Gehäuse oder Bedienungen. Der Schalter ist RoHS-konform und Teil der vipitec Produktlinie Professional, was eine Einbindung in industrielle und professionelle Elektronikprojekte mit klar definierten elektrischen und mechanischen Anforderungen ermöglicht.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit auf Lager
Allgemein
vipitec Produktlinie Professional
RoHS Ja
Länge 12 mm
Breite 12 mm
Höhe 11,5 mm
Schalter
Kontaktierung Ein­poliger Einzel­taster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen) 30000
Schalter-Typ TACT Mikrotaster
Schaltkraft 2,55 N
Tastenform Rund
Tastenhub 0,35 mm
Toleranz (Schaltkraft) ±20 %
Bauelement
Max. Kontaktspannung 12 V
Max. Kontaktstrom 50 mA
Max. Kontaktwiderstand 100 mΩ
Min. Isolationswiderstand 100 MΩ
Montageart THT
Betriebstemperatur -20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR) Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR) vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
