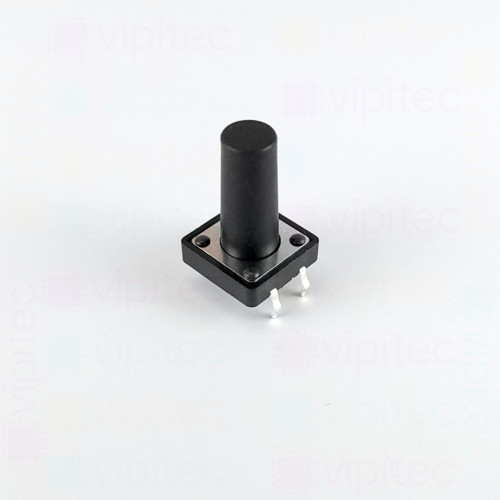

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 18 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1218012502603GWB Kopiert!
Artikelnr.: 05-0012-00623 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,550000 €

Netto 1,302521 €

5+

1,472500 €

Netto 1,237395 €

10+

1,398875 €

Netto 1,175525 €

20+

1,328931 €

Netto 1,116749 €

50+

0,938800 €

Netto 0,788908 €

100+

0,657160 €

Netto 0,552235 €
1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,302521 €

Menge

Gesamt: ¹

Lieferzeit

Dieser kompakte Mikrotaster ist ein TACT-Schalter - auch als Druckschalter oder Taster bezeichnet - im THT-Gehäuse für Durchsteckmontage. Es handelt sich um einen einpoligen Einzeltaster, normal geöffnet (SPST-NO), was bedeutet, dass der Kontakt im Ruhezustand offen ist und beim Betätigen geschlossen wird. Die Bauform mit 12 x 12 x 18 mm und einer runden Taste eignet sich für platzkritische Leiterplattenanwendungen, bei denen ein eindeutiges taktiles Schaltgefühl und eine kurze Betätigungsstrecke erforderlich sind.

Mit einem Tastenhub von 0,35 mm und einer Schaltkraft von 2,55 N (Toleranz ±20 %) liefert der Schalter ein definiertes taktiles Feedback, das sich gut für Bedienfelder, Reset- oder Menüknöpfe, Tastmatrizen und Signalschalterungen eignet. Die elektrischen Grenzwerte - max. Kontaktspannung 12 V und max. Kontaktstrom 50 mA - kennzeichnen den Taster als Bauteil für Signal- und Niederspannungsanwendungen; er ist nicht für Netzspannungen oder hohe Ströme vorgesehen. Kontaktwiderstand und Isolationswiderstand sind so ausgelegt, dass elektrische Signale zuverlässig weitergegeben werden, solange die angegebenen Grenzwerte eingehalten werden.

Der Mikrotaster ist für einen Betriebsbereich von -20 bis 70 °C spezifiziert und bietet eine Nennlebensdauer von etwa 30 000 Schaltzyklen. Durch die THT-Ausführung ist eine sichere, vergossene Durchsteckmontage auf Leiterplatten möglich, die sich gut nachlöten und mechanisch stabil befestigen lässt. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie Professional, wodurch es sich für industrielle und professionelle Elektronikprojekte eignet, bei denen kompakte Abmessungen, definierte Schaltkräfte und zuverlässige Signalübertragung gefragt sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	18 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
