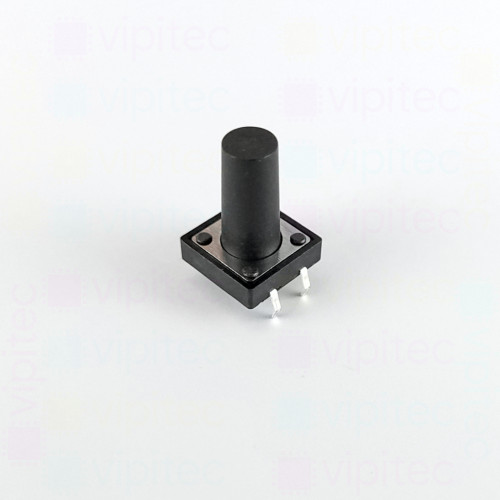

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 17 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1217012502603GWB Kopiert!
Artikelnr.: 05-0012-00622 Kopiert!
🟢 275 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,540000 €

Netto 1,294118 €

5+

1,463000 €

Netto 1,229412 €

10+

1,389850 €

Netto 1,167941 €

20+

1,320357 €

Netto 1,109544 €

50+

0,911600 €

Netto 0,766050 €

100+

0,638120 €

Netto 0,536235 €
1,54 €
inkl. MwSt. zzgl. Versand
Netto 1,294118 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein einpoliger, normal geöffneter (SPST-NO) Drucktaster im Through-Hole-Format (THT) und eignet sich für die Montage durch Durchstecklöten auf Leiterplatten. Die kompakte Bauform mit den Abmessungen 12 x 12 x 17 mm macht ihn geeignet für platzbeschränkte Bedienfelder und Platinenlayouts. Als TACT- oder taktiler Schalter bietet er ein fühlbares Schaltfeedback und ist für kurzzeitige, manuelle Betätigung ausgelegt - er schaltet nur während des gedrückt gehaltenen Zustands.

Elektrisch ist der Taster für Signal- und Steueranwendungen vorgesehen: maximale Kontaktspannung 12 V und maximaler Kontaktstrom 50 mA, mit einem maximalen Kontaktwiderstand von 100 mΩ und einem Mindest-Isolationswiderstand von 100 MΩ. Die elektrische Lebensdauer beträgt rund 30 000 Schaltzyklen, die spezifizierte Umgebungstemperatur reicht von -20 °C bis +70 °C. Diese Werte machen den Taster geeignet für Logik- und Niederspannungsanwendungen; er ist nicht für das Schalten von nennstromstarken Lasten ausgelegt. Der Artikel entspricht der RoHS-Richtlinie.

Mechanisch zeichnet sich der Schalter durch eine Schaltkraft von 2,55 N (Toleranz ±20 %) und einen Tastenhub von 0,35 mm aus, die Kombination liefert ein definiertes taktiles Ansprechverhalten. Die Tastenform ist rund, was sich auf das Bediengefühl und die Einbauoptik auswirken kann. Begriffserklärungen - SPST-NO: Single Pole Single Throw, normal geöffnet; THT: Through-Hole Technology bzw. Durchsteckmontage; TACT: taktiler Momentkontakt - helfen beim Vergleich mit anderen Schalterarten. Der Taster ist Teil der vipitec-Produktlinie Professional und eignet sich für Anwendungen in Steuerungen, Messgeräten, Bedienelementen und allgemeinen Elektronikprojekten, in denen kompakte, zuverlässige Signal- bzw. Bedienkontakte benötigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	17 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
