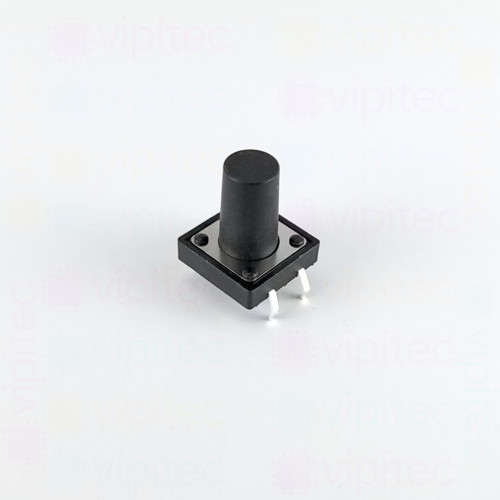

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 14 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1214012502603GWB Kopiert!
Artikelnr.: 05-0012-00619 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,530000 €

Netto 1,285714 €

5+

1,453500 €

Netto 1,221429 €

10+

1,380825 €

Netto 1,160357 €

20+

1,311784 €

Netto 1,102339 €

50+

0,829800 €

Netto 0,697311 €

100+

0,580860 €

Netto 0,488118 €
1,53 €
inkl. MwSt. zzgl. Versand
Netto 1,285714 €

Menge

Gesamt: ¹

Lieferzeit

Bei diesem TACT-Mikrotaster handelt es sich um einen einpoligen, normal geöffneten Einzeltaster (SPST-NO) im THT-Format. TACT-Schalter, auch taktile Schalter genannt, liefern ein definiertes taktiles Feedback beim Betätigen und sind für kurze Tastenhübe konzipiert - hier 0,35 mm bei einer Schaltkraft von 2,55 N mit ±20 % Toleranz. Die runde Tastenform und das kompakte Gehäuse ermöglichen eine platzsparende Integration auf Leiterplatten, während die Durchsteckmontage (THT) eine sichere mechanische Verbindung zur Leiterplatte bietet, die sich besonders bei häufiger Betätigung bewährt.

Elektrisch ist der Schalter für signalführende Anwendungen ausgelegt und schaltet bei begrenzten Werten bis zur angegebenen Kontaktspannung und -stromstärke; aufgrund der spezifizierten Kontakt- und Isolationswerte sowie der Nennlebensdauer eignet er sich für Steuer- und Bedienelemente in Geräten, Prüfaufbauten und Konsumelektronik. Wichtiger Hinweis: Dieser Typ ist nicht für das Schalten von hohen Strömen oder Netzspannungen vorgesehen. Die Spezifikationen zur Kontakt- und Isolationsqualität sowie der Betriebstemperaturbereich machen Aussagen zur Zuverlässigkeit unter üblichen Einsatzbedingungen möglich.

Begriffs- und Synonymklärung: SPST-NO bedeutet Single-Pole Single-Throw, normally open - ein einpoliger Schließer, der im Ruhezustand offen ist. TACT oder taktiler Schalter bezeichnet die Bauform mit fühlbarem Druckpunkt. THT steht für Through-Hole Technology und beschreibt die Durchsteckmontage auf der Leiterplatte. Der Schalter ist RoHS-konform und Teil der vipitec Produktlinie Professional, wodurch er in professionelle Elektronikprojekte und Serienanwendungen eingebunden werden kann.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja

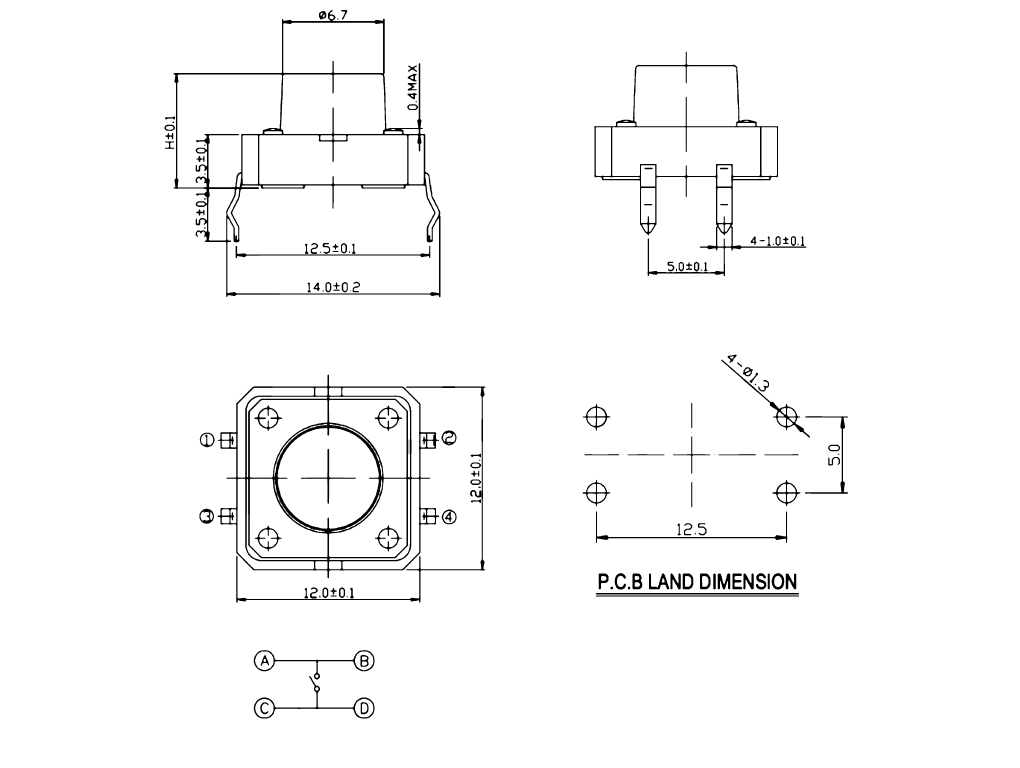

Länge	12 mm
Breite	12 mm
Höhe	14 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
