Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 16 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1216012502603GWB Kopiert!
Artikelnr.: 05-0012-00621 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,540000 €

Netto 1,294118 €

5+

1,463000 €

Netto 1,229412 €

10+

1,389850 €

Netto 1,167941 €

20+

1,320357 €

Netto 1,109544 €

50+

0,884200 €

Netto 0,743025 €

100+

0,618940 €

Netto 0,520118 €
1,54 €
inkl. MwSt. zzgl. Versand
Netto 1,294118 €

Menge

Gesamt: ¹

Lieferzeit

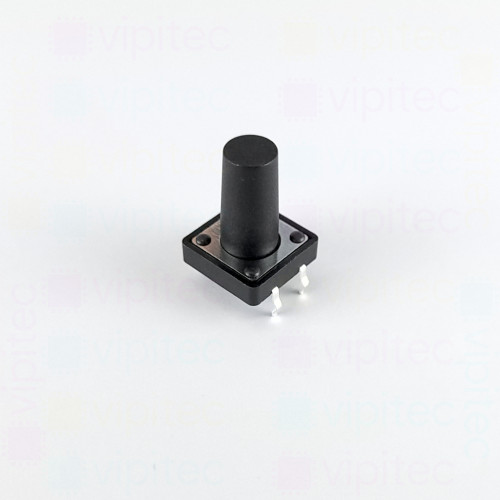

Dieser TACT-Mikrotaster ist ein kompakter, durchsteckmontierter Drucktaster im Bauformat 12 x 12 x 16 mm, ausgelegt als einpoliger Einzeltaster mit normal geöffneter Kontaktierung (SPST-NO). Als TACT- oder Taktschalter bietet er einen definierten Druckpunkt mit taktiler Rückmeldung und eignet sich dort, wo ein klar spürbarer Schaltmoment gewünscht ist. Durch die THT-Ausführung wird eine mechanisch stabile Verbindung zur Leiterplatte erreicht, die sich für Standard-Lötprozesse auf Durchsteckplatten eignet.

Funktional ist der Schalter für Signalanwendungen konzipiert: Er schaltet bis zu 12 V und 50 mA, mit einem maximalen Kontaktwiderstand von 100 mΩ und einem Isolationswiderstand von mindestens 100 MΩ. Die nominelle Schaltlebensdauer beträgt 30 000 Zyklen. Die Betätigung erfordert eine Schaltkraft von 2,55 N mit einer Toleranz von ±20 % bei einem Tastenhub von 0,35 mm; die Taste ist rund geformt. Der Einsatzbereich durch die spezifizierte Betriebstemperatur erstreckt sich von -20 °C bis +70 °C. Der Schalter ist RoHS-konform und damit für umweltrelevante Einbaubedingungen geeignet.

Typische Einsatzgebiete sind Bedienfelder, Eingabemodule kleiner Geräte, Prototyping und alle Anwendungen, die eine platzsparende, robuste und taktile Bedienung auf Signalniveau erfordern. Wegen der Beschränkung auf 12 V/50 mA ist der Mikrotaster für Niederspannungs- und Niedrigstrom-Anwendungen vorgesehen und nicht für das Schalten hoher Leistungen ausgelegt. Das Produkt gehört zur vipitec-Produktlinie Professional und lässt sich bei Bedarf in handelsübliche Leiterplattenlayouts mit 12 x 12 mm-Baugröße integrieren.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	16 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
