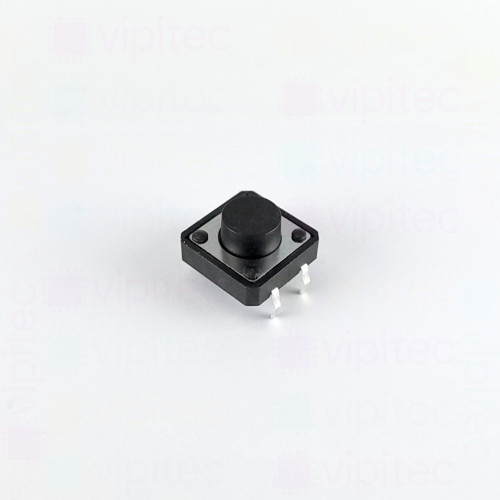

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 6,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1206512502603GWB Kopiert!
Artikelnr.: 05-0012-00606 Kopiert!
🟢 454 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

2,610000 €

Netto 2,193277 €

5+

0,730800 €

Netto 0,614118 €

10+

0,694260 €

Netto 0,583412 €

20+

0,545000 €

Netto 0,457983 €

50+

0,414400 €

Netto 0,348235 €

100+

0,290080 €

Netto 0,243765 €
2,61 €
inkl. MwSt. zzgl. Versand
Netto 2,193277 €

Menge

Gesamt: ¹

Lieferzeit

Dieser kompakte TACT-Mikrotaster im Format 12 x 12 x 6,5 mm ist ein einpoliger, normalerweise offener Drucktaster (SPST-NO) für Durchsteckmontage (THT). Als sensibler TACT-Schalter bietet er taktiles Feedback bei kurzer Betätigung und eignet sich vorzugsweise zur Signalerfassung und -weiterleitung auf Leiterplatten. Die runde Tastenform und der kurze Tastenhub von 0,35 mm ermöglichen eine schnelle, definierte Betätigung, bei der der Kontakt nur während des Tastendrucks geschlossen wird - typisches Verhalten eines Impuls- oder Momentan-Tasters.

Elektrisch ist der Schalter für Niederspannungs-Signalzwecke ausgelegt: maximale Kontaktspannung 12 V und maximaler Kontaktstrom 50 mA. Ein maximaler Kontaktwiderstand von typ. 100 mΩ sorgt für geringe Übergangswiderstände im geschlossenen Zustand, während eine Mindest-Isolationswiderstand von 100 MΩ eine zuverlässige Trennung der Kontakte im Ruhezustand unterstützt. Die mittlere Schaltkraft von 2,55 N (Toleranz ±20 %) und die Nennlebensdauer von 30 000 Schaltzyklen geben Auskunft über das mechanische Verhalten und die zu erwartende Lebensdauer im typischen Einsatz. Aufgrund der elektrischen Grenzen ist der Taster für Signal- und Logikschaltungen geeignet, jedoch nicht für belastungsstarke Leistungsanwendungen.

Der Taster arbeitet in einem Temperaturbereich von -20 °C bis +70 °C und ist RoHS-konform, wodurch er für viele industrielle und elektronische Anwendungen unter üblichen Umgebungsbedingungen eingesetzt werden kann. Die THT-Ausführung ermöglicht eine sichere Durchsteckmontage und einfache Verarbeitung in Standard-Lötprozessen. Bezeichnungen, unter denen dieses Bauteil häufig zu finden ist, sind Mikrotaster, TACT-Schalter, Drucktaster oder einpoliger Schließer; das Produkt gehört zur vipitec Produktlinie Professional.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	6,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
