Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 4,3 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1204312502603GWB Kopiert!
Artikelnr.: 05-0012-00601 Kopiert!
🟢 419 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,830000 €

Netto 1,537815 €

5+

0,734000 €

Netto 0,616807 €

10+

0,697300 €

Netto 0,585966 €

20+

0,488110 €

Netto 0,410176 €

50+

0,298400 €

Netto 0,250756 €

100+

0,208880 €

Netto 0,175529 €
1,83 €
inkl. MwSt. zzgl. Versand
Netto 1,537815 €

Menge

Gesamt: ¹

Lieferzeit

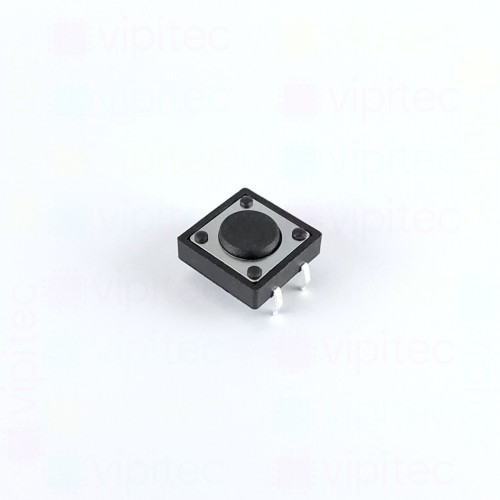

Bei diesem TACT-Mikrotaster handelt es sich um einen einpoligen, normalerweise offenen Drucktaster (SPST-NO, Single-Pole Single-Throw, normally open) im Low-Profile-Gehäuse. TACT- oder Tastschalter sind taktile Druckschalter mit einem definierten Druckpunkt, der dem Anwender ein spürbares Feedback beim Betätigen liefert. Das runde Betätigerprofil und die kompakten Abmessungen von 12 x 12 x 4,3 mm machen den Schalter geeignet für flache Bedienflächen und enge Bauraumverhältnisse auf Leiterplatten.

Technisch zeichnet sich der Schalter durch eine kurze Tastenhublänge von 0,35 mm und eine nominale Schaltkraft von 2,55 N mit einer Toleranz von ±20 % aus. Er ist für niedrige Signalleistungen ausgelegt und spezifiziert auf maximal 12 V und 50 mA. Die Kontaktbahn weist einen maximalen Kontaktwiderstand von 100 mΩ auf, die Isolationsfestigkeit ist mit mindestens 100 MΩ angegeben. Die erwartete Nennlebensdauer beträgt etwa 30 000 Schaltzyklen, der zulässige Betriebstemperaturbereich liegt bei -20 bis 70 °C. Der Schalter ist RoHS-konform und gehört zur vipitec Produktlinie Professional.

Die Montage erfolgt als Durchsteckmontage - THT, wodurch der Schalter einfach in gängige Leiterplattenlayouts integrierbar ist. Solche Mikrotaster werden typischerweise für Low-Power-Signalschalter, Bedienfelder, Fernbedienungen, Messgeräte und andere Anwendungen verwendet, in denen kompakte, taktile Eingabeelemente benötigt werden. Der einpolige, normalerweise offene Kontakt eignet sich besonders für momentane Schaltfunktionen, bei denen das Signal nur während des Haltevorgangs geschlossen wird.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	4,3 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
