Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 11 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1211012502603GWB Kopiert!
Artikelnr.: 05-0012-00615 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,500000 €

Netto 1,260504 €

5+

1,425000 €

Netto 1,197479 €

10+

1,353750 €

Netto 1,137605 €

20+

1,246000 €

Netto 1,047059 €

50+

0,720600 €

Netto 0,605546 €

100+

0,504420 €

Netto 0,423882 €
1,50 €
inkl. MwSt. zzgl. Versand
Netto 1,260504 €

Menge

Gesamt: ¹

Lieferzeit

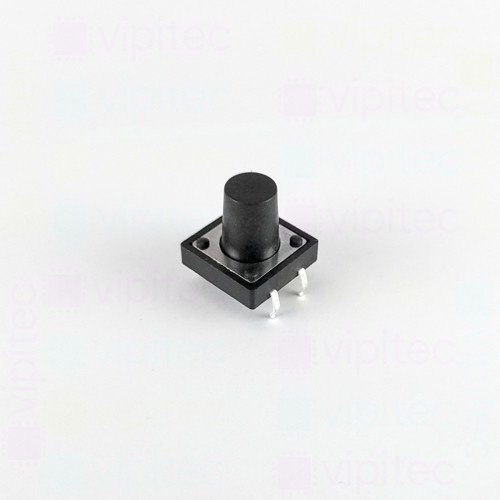

Bei diesem TACT-Mikrotaster handelt es sich um einen kompakten, PCB-montierbaren Drucktaster im Format 12 x 12 x 11 mm. Der Schalter ist ein einpoliger Einzeltaster, normal geöffnet (SPST-NO) und gehört zur Bauform der TACT- beziehungsweise Taktile-Taster, die ein definiertes, spürbares Schaltgefühl bieten. Die Taste ist rund ausgeführt und der geringe Tastenhub von 0,35 mm sorgt für eine klare Betätigung ohne großen Wegaufwand, wodurch der Schalter sich für bedienbare Benutzeroberflächen und platzsparende Anwendungen eignet.

Elektrisch ist der Mikrotaster für Niederspannungs-Signalverwendung ausgelegt: maximale Kontaktspannung 12 V und max. Kontaktstrom 50 mA. Der typische Kontaktwiderstand liegt bei maximal 100 mΩ, die Isolation beträgt mindestens 100 MΩ. Mechanisch ist die Schaltkraft mit 2,55 N spezifiziert, mit einer Toleranz von ±20 %. Die Nennlebensdauer liegt bei etwa 30 000 Schaltzyklen und der Betriebstemperaturbereich reicht von -20 bis 70 °C. Der Schalter ist RoHS-konform und für Anwendungen vorgesehen, bei denen robuste Signalschaltvorgänge und eine lange Lebensdauer erforderlich sind — er ist nicht für Hochleistungs-Lastschaltungen ausgelegt.

Die Montage erfolgt als THT/Durchsteckmontage, wodurch sich der Mikrotaster einfach auf Leiterplatten befestigen und verlöten lässt. Typische Einsatzbereiche sind Steuer- und Bedienelemente in kleinen elektronischen Geräten, Prototyping, Mess- und Regeltechnik sowie sonstige Low-Voltage-Anwendungen, in denen ein zuverlässiger, taktiler Schaltkontakt gefordert ist. Das Produkt ist in der vipitec-Produktlinie Professional geführt und eignet sich für industrielle und professionelle Elektronikprojekte, sofern die genannten elektrischen und mechanischen Grenzwerte eingehalten werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	11 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
