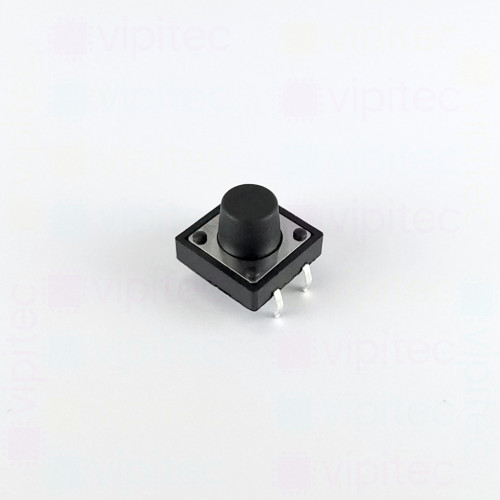

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 8,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1208512502603GWB Kopiert!
Artikelnr.: 05-0012-00610 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,470000 €

Netto 1,235294 €

5+

1,396500 €

Netto 1,173529 €

10+

1,308000 €

Netto 1,099160 €

20+

1,016000 €

Netto 0,853782 €

50+

0,584200 €

Netto 0,490924 €

100+

0,408940 €

Netto 0,343647 €
1,47 €
inkl. MwSt. zzgl. Versand
Netto 1,235294 €

Menge

Gesamt: ¹

Lieferzeit

Bei dem Bauteil handelt es sich um einen TACT-Mikrotaster - ein kleiner, taktiler Druckschalter, auch genannt Mikrotaster oder Tactile Switch. Es ist ein einpoliger Einzeltaster, normalerweise offen (SPST-NO), das heißt der Kontakt bleibt im Ruhezustand geöffnet und schließt nur während des Betätigens. Der Schalter bietet zwei Zustände - betätigt und nicht betätigt - und liefert durch den definierten Tastenhub von 0,35 mm einen spürbaren Druckpunkt. Die kompakte Bauform mit rundem Betätigungselement und Abmessungen von ca. 12 x 12 x 8,5 mm macht ihn für platzbeschränkte Anwendungen geeignet, die eine mechanisch stabile Durchsteckmontage (THT) erfordern.

Elektrisch und mechanisch ist der Taster auf Kleinspannungs- und Signalbetrieb ausgelegt. Er schaltet bei maximal 12 V und 50 mA und ist daher für Low-Power- und Logiksignale geeignet - nicht für Netzspannung oder hohe Ströme. Der maximale Kontaktwiderstand von typ. 100 mΩ und ein Isolationswiderstand von mindestens 100 MΩ geben Auskunft über Übergangswiderstände und die Isolation im offenen Zustand; beides ist relevant für niederohmige Signale und die Störfestigkeit gegenüber Leckströmen. Die betroffene Schaltkraft beträgt etwa 2,55 N mit ±20 % Toleranz, was die benötigte Betätigungskraft beschreibt, und die Nennlebensdauer von rund 30 000 Schaltzyklen benennt die zu erwartende Verschleißgrenze bei normaler Verwendung. Der Zulassungsstatus RoHS-konform bestätigt die Einhaltung gewisser Umweltanforderungen.

Typische Einsatzbereiche sind Bedienfelder, elektronische Steuerungen, Consumer-Elektronik und batteriebetriebene Geräte, wo kleine, definierte Betätigungswege und zuverlässiges Signalverhalten gefragt sind. Bei der Konstruktion sollte auf die Einhaltung von Spannungs- und Stromgrenzen geachtet werden und gegebenenfalls eine Entprellung in der Elektronik vorgesehen werden, da mechanische Schalter beim Umschalten Kontakte prellen können. Die THT-Ausführung erleichtert eine formschlüssige Verbindung zur Leiterplatte und bietet gegenüber SMD-Versionen oft höhere mechanische Belastbarkeit bei wiederholter Betätigung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	8,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
