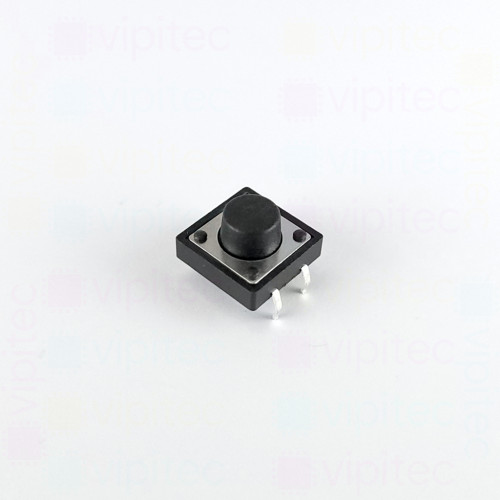

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 7 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1207012502603GWB Kopiert!
Artikelnr.: 05-0012-00607 Kopiert!
🟢 455 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,970000 €

Netto 1,655462 €

5+

1,346000 €

Netto 1,131092 €

10+

1,141000 €

Netto 0,958824 €

20+

0,878500 €

Netto 0,738235 €

50+

0,502400 €

Netto 0,422185 €

100+

0,351680 €

Netto 0,295529 €
1,97 €
inkl. MwSt. zzgl. Versand
Netto 1,655462 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter, einpoliger Druckschalter im Format 12 x 12 x 7 mm, ausgelegt für die Durchsteckmontage (THT). Als SPST-NO-Ausführung handelt es sich um einen einpoligen Schließer - das Kontaktpaar ist im Ruhestand offen und wird beim Betätigen kurzgeschlossen. Die runde Taste mit einem Hub von 0,35 mm vermittelt die typische taktile Rückmeldung, die viele TACT-Schalter auszeichnet, und die Schaltkraft von 2,55 N ±20 % definiert das erforderliche Betätigungsgefühl.

Elektrisch ist der Schalter für Niederspannungs-Signalanwendungen ausgelegt: maximale Kontaktspannung 12 V und maximaler Kontaktstrom 50 mA. Der Kontaktwiderstand liegt typischerweise im Bereich bis 100 mΩ, die Isolationsfestigkeit beträgt mindestens 100 MΩ. Die mechanische Lebensdauer ist mit 30 000 Schaltzyklen angegeben, der Betriebstemperaturbereich reicht von -20 bis 70 °C. Diese Daten machen den Taster geeignet für Steuer- und Signalschaltungen, nicht jedoch für das Schalten hoher Lasten.

Die THT-Ausführung erlaubt robuste Lötverbindungen auf Leiterplatten und ist für manuelle Bestückung wie auch für Welllöten geeignet. Typische Einsatzbereiche sind Bedienfelder, Gerätebedienungen, Steuer- und Messgeräte sowie Embedded-Anwendungen, in denen kurze Betätigungswege und taktiles Feedback gewünscht sind. Bei der Integration sollte auf geeignende Entprellmaßnahmen und auf die Einhaltung der elektrischen Grenzwerte geachtet werden. Dieses Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie Professional.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	7 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
