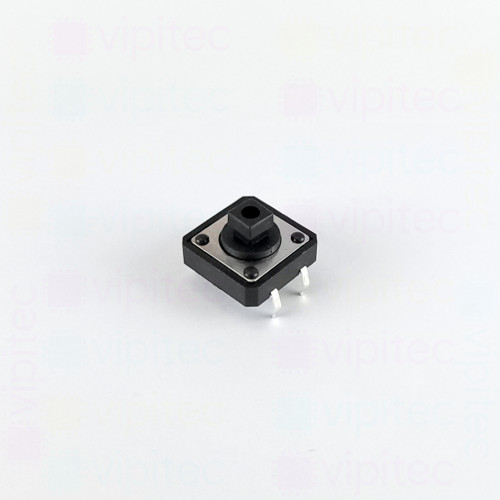

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 7,3 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter, mit quadratischer Fassung für Kappe

Hersteller: HANGSEMI
MPN: TSSNT1207312502505GCS Kopiert!
Artikelnr.: 05-0012-00699 Kopiert!
🟢 965 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,450000 €

Netto 1,218487 €

5+

1,377500 €

Netto 1,157563 €

10+

1,174000 €

Netto 0,986555 €

20+

0,906000 €

Netto 0,761345 €

50+

0,518600 €

Netto 0,435798 €

100+

0,363020 €

Netto 0,305059 €
1,45 €
inkl. MwSt. zzgl. Versand
Netto 1,218487 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein einpoliger, normalerweise geöffneter Drucktaster (SPST-NO) und gehört zur Klasse der taktilen Schalter - auch TACT- oder Druckschalter genannt. Beim Betätigen schließt der Kontakt kurzzeitig, sodass zwischen den beiden Zuständen Ruhe und betätigt unterschieden wird. Das kompakte Gehäuse mit den Abmessungen 12 × 12 × 7,3 mm kombiniert eine runde Taste mit einer quadratischen Fassung, die die Aufnahme einer passenden Kappe ermöglicht und so die Bedienbarkeit in Frontplatten- oder Bedienelement-Anwendungen vereinfacht.

Der Schalter ist für niederstromige Signalanwendungen ausgelegt: die elektrische Belastbarkeit liegt im Bereich von wenigen zehn Milliampere und niedriger Spannung, was ihn für Logik- und Steuerleitungen geeignet macht, nicht jedoch für Leistungsschaltungen. Die Schaltmechanik bietet einen kurzen Tastenhub von 0,35 mm und ein definiertes taktiles Rückmeldungsverhalten bei einer Schaltkraft von rund 2,45 N (Toleranz ±20 %). Ein niedriger maximaler Kontaktwiderstand unterstützt eine zuverlässige Signalübertragung, und die nominelle Lebensdauer von etwa 50 000 Schaltzyklen signalisiert eine für viele Anwendungen ausreichende Verschleißfestigkeit. Der Einsatzbereich des Schalters erstreckt sich über -20 bis 70 °C, und das Bauteil ist RoHS-konform.

Die Durchsteckmontage (THT) sorgt für eine gute mechanische Verbindung zur Leiterplatte und erleichtert die manuelle Bestückung und Lötung. Typische Einsatzgebiete sind Bedienfelder, Steuer- und Messgeräte, Prototypen- und Einplatinen-Rechner-Anwendungen, wo ein taktiles, kompaktes Bedienelement benötigt wird. Bei der Verwendung ist auf die spezifizierten Strom- und Spannungsgrenzen zu achten; zur Entprellung empfiehlt sich eine hardware- oder softwareseitige Maßnahme. Das Bauteil ist Teil der vipitec-Produktlinie Professional und eignet sich für Anwendungen mit hohen Anforderungen an Funktionalität und Verarbeitbarkeit.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	7,3 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	50000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund, mit quadratischer Fassung für Kappe
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 250 CAP S
