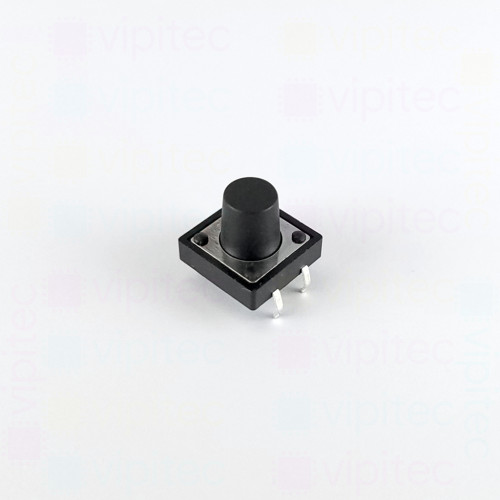

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 9,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1209512502603GWB Kopiert!
Artikelnr.: 05-0012-00612 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,480000 €

Netto 1,243697 €

5+

1,406000 €

Netto 1,181513 €

10+

1,335700 €

Netto 1,122437 €

20+

1,108000 €

Netto 0,931092 €

50+

0,638800 €

Netto 0,536807 €

100+

0,447160 €

Netto 0,375765 €
1,48 €
inkl. MwSt. zzgl. Versand
Netto 1,243697 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter, taktiler Druckschalter im Durchsteckgehäuse und eignet sich für Anwendungen mit begrenzten Platzverhältnissen auf Leiterplatten. Als einpoliger Einzeltaster im normalerweise geöffneten Zustand (SPST-NO - single-pole single-throw, normally open) bildet er bei Druckkontakt kurzzeitig einen elektrischen Übergang und kehrt nach Loslassen in den offenen Zustand zurück. Die runde Taste mit kurzem Tastenhub erzeugt ein spürbares Schaltgefühl - das taktile Feedback erleichtert wiederholte Bedienungen und reduziert Fehleingaben im Vergleich zu schaltfreien Bedienkonzepten.

Elektrisch ist der Schalter für Signalpegel ausgelegt und stellt eine Lösung für niederstromige Schaltaufgaben dar; die Auslegung mit niedrigem Kontaktwiderstand und hoher Isolationsfestigkeit sorgt für zuverlässige Kontakte im spezifizierten Betriebsbereich. Die Durchsteckmontage (THT - through-hole technology) bietet eine stabile mechanische Verbindung zur Leiterplatte und vereinfacht die Bestückung in klassischen Fertigungsprozessen. Beachten Sie die Nennwerte für Spannung und Strom sowie die zulässigen Betriebsbedingungen, um den sicheren und langlebigen Einsatz zu gewährleisten.

Mit einer Nennlebensdauer von mehreren zehntausend Schaltzyklen und einer kompakten Bauform ist der Mikrotaster geeignet für Bedienfelder, Steuerplatinen, Prototypen, Mess- und Steuergeräte sowie andere Anwendungen, in denen ein zuverlässiges, taktiles Betätigen auf Signalniveau erforderlich ist. Der Schalter ist RoHS-konform und gehört zur vipitec Produktlinie Professional, womit er für industrielle und gehobene Elektronikanwendungen vorgesehen ist.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	9,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
