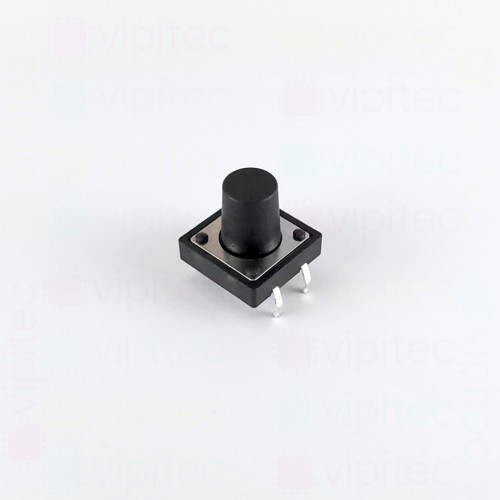

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 10,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1210512502603GWB Kopiert!
Artikelnr.: 05-0012-00614 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,490000 €

Netto 1,252101 €

5+

1,415500 €

Netto 1,189496 €

10+

1,344725 €

Netto 1,130021 €

20+

1,200000 €

Netto 1,008403 €

50+

0,693200 €

Netto 0,582521 €

100+

0,485240 €

Netto 0,407765 €
1,49 €
inkl. MwSt. zzgl. Versand
Netto 1,252101 €

Menge

Gesamt: ¹

Lieferzeit

Bei diesem TACT-Mikrotaster handelt es sich um einen kompakt ausgeführten, einpoligen Einzeltaster mit normal geöffneter Kontaktfunktion - SPST-NO. Die Bauform 12 x 12 x 10,5 mm und die Ausführung für THT-Durchsteckmontage ermöglichen eine zuverlässige Befestigung und einfache Integration in Leiterplatten mit klassischen Durchsteckverfahren. Der Schalter ist für niederleistungsige Schaltaufgaben ausgelegt und eignet sich insbesondere für Signal- und Steuersignale in Bedienfeldern, Messgeräten, Fernbedienungen und Elektronikmodulen, nicht jedoch für das Schalten von Netz- oder Lastströmen ohne entsprechende Schutz- oder Treiberschaltungen.

Mechanisch bietet der TACT-Schalter eine deutlich spürbare Auslösung mit einer Schaltkraft von etwa 2,55 N (Toleranz ±20 %) und einem kurzen Tastenhub von 0,35 mm; die Tastenfläche ist rund ausgeführt. Die Kontaktparameter sind auf kleine Ströme und Spannungen ausgelegt - typische Kennwerte wie maximal zulässige Kontaktspannung und -strom sowie ein niedriger Kontaktwiderstand machen ihn geeignet für zuverlässige Signalübertragungen. Mit einer Nennlebensdauer von circa 30 000 Schaltzyklen und einer Isolationsfestigkeit im MΩ-Bereich bietet der Schalter eine praxisgerechte Kombination aus Dauerhaltbarkeit und elektrischer Trennwirkung. Die RoHS-Konformität sorgt dafür, dass das Bauteil den einschlägigen Restriktionen für gefährliche Stoffe entspricht.

Für die Montage ist der Schalter auf Durchsteckverfahren ausgelegt - übliche Lötverfahren wie Wellenlöten oder handgeführtes Löten sind anzuwenden; auf eine geeignete Wärmebehandlung und korrekte Lötstellen ist zu achten. Der zulässige Betriebstemperaturbereich von -20 °C bis +70 °C erlaubt den Einsatz in einer Vielzahl von Umgebungen, innerhalb dieser Grenzen sind jedoch erhöhte mechanische Beanspruchung, starke Vibrationen oder kontaminierende Umgebungsbedingungen bei der Auswahl zu berücksichtigen. Da es sich um einen Niederspannungs- und Niedrigstromschalter handelt, ist bei Anwendungen mit induktiven Lasten oder höheren Strömen eine geeignete Schutzbeschaltung zu planen. Diese kompakte, durchsteckmontierbare Tasterausführung ist eine praktische Lösung, wenn platzsparende, zuverlässige Bedienfunktionen auf Leiterplatten gefordert sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	10,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
