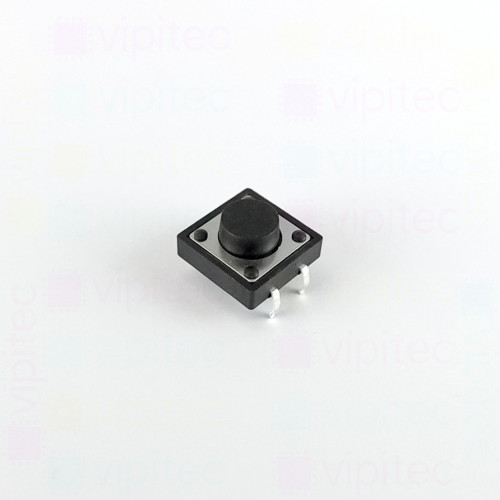

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 6 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1206012502603GWB Kopiert!
Artikelnr.: 05-0012-00605 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,440000 €

Netto 1,210084 €

5+

1,234000 €

Netto 1,036975 €

10+

1,030000 €

Netto 0,865546 €

20+

0,786500 €

Netto 0,660924 €

50+

0,447800 €

Netto 0,376303 €

100+

0,313460 €

Netto 0,263412 €
1,44 €
inkl. MwSt. zzgl. Versand
Netto 1,210084 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter Druckschalter - auch bezeichnet als Mikrotaster oder Taster - der zwei definierte Zustände kennt: Ruhestellung und betätigte Stellung. Es handelt sich um einen einpoligen Einzeltaster, normal geöffnet (SPST-NO), das heißt der Kontakt schließt nur während der Betätigung und öffnet danach wieder. Die taktile Schaltcharakteristik liefert eine fühlbare Rückmeldung beim Auslösen, was die Bedienbarkeit in Benutzeroberflächen und Bedienfeldern verbessert.

Der Schalter ist für Durchsteckmontage (THT) auf Leiterplatten ausgelegt und bietet mit seinem flachen Aufbau und der runden Taste eine platzsparende Lösung für dichte Layouts sowie einfache Lötbarkeit bei manueller oder maschineller Bestückung. Mechanisch zeichnet er sich durch einen kurzen Tastenhub und eine definierte Schaltkraft aus, wodurch reproduzierbare Schaltvorgänge möglich sind. Elektrisch ist der Mikrotaster für niederige Signalspannungen und -ströme vorgesehen; seine Kontakt- und Isolationskennwerte sind auf zuverlässige Signalübertragung ausgelegt, sodass er sich vorwiegend für Steuer- und Signalanwendungen eignet und nicht für das Schalten hoher Lasten.

Typische Einsatzgebiete sind Bedienelemente in Geräten der Unterhaltungselektronik, Mess- und Regeltechnik, Fernbedienungen, Tastaturen, Prototyping und Prüfaufbauten. Die Auslegung auf eine hohe Schaltzyklenzahl sowie die RoHS-Konformität machen den Schalter geeignet für langlebige Produktionen und konforme Fertigungsprozesse. Als Teil der vipitec-Produktlinie Professional richtet sich das Bauteil an Anwendungen, bei denen kompakte Bauform, taktile Rückmeldung und zuverlässige Signalvermittlung erforderlich sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	6 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
