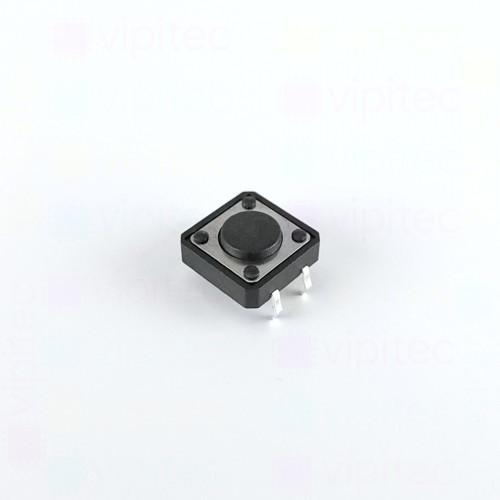

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 4,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

  • Hersteller: HANGSEMI
  • MPN: TSSNT1204512502603GWB Kopiert!
  • Artikelnr.: 05-0012-00602 Kopiert!
  • 🟢 294 Stück auf Lager
4,5 mm
  • Menge (Stück)
    Stückpreis1
    1+
    3,350000 €
    Netto 2,815126 €
    5+
    1,005000 €
    Netto 0,844538 €
    10+
    0,603000 €
    Netto 0,506723 €
    20+
    0,361800 €
    Netto 0,304034 €
    50+
    0,187800 €
    Netto 0,157815 €
    100+
    0,152500 €
    Netto 0,128151 €

  • 3,35 €

    inkl. MwSt. zzgl. Versand
  • Netto 2,815126 €
Gesamt: 1
Lieferzeit


Der TACT-Mikrotaster ist ein kompakter, einpoliger Druckschalter in normal geöffneter Ausführung, der für die Durchsteckmontage (THT) auf Leiterplatten konzipiert ist. Sein flaches Gehäuse mit den Abmessungen 12 x 12 x 4,5 mm und die runde Tastenform eignen sich für Anwendungen mit begrenztem Platzangebot und niedriger Bauhöhe. Als Synonyme und verwandte Begriffe werden häufig Mikrotaster, TACT-Schalter oder Druckschalter verwendet - es handelt sich dabei um einen taktilen Taster, der beim Betätigen ein spürbares Schaltfeedback bietet.

Funktional arbeitet der Schalter als SPST-NO - einpoliger Einzel­taster, normal geöffnet - das heißt, der Kontakt schließt nur während des Tastendrucks und eignet sich damit für momentane Eingaben wie Reset-, Bestätigungs- oder Auslösefunktionen. Die Schaltcharakteristik ist auf Signalpegel ausgelegt; die zulässige Kontaktspannung und der Kontaktstrom begrenzen seinen Einsatz auf Niederspannungs- und Niedrigstromanwendungen (keine Verwendung für Netzstrom oder hohe Lasten). Technische Kenngrößen wie geringe Kontakt- und hohe Isolationswiderstände sowie eine Nennlebensdauer von mehreren zehntausend Schaltzyklen gewährleisten zuverlässige Signalübertragung und Langlebigkeit bei typischen Bedienzyklen. Der ausgelegte Tastenhub von 0,35 mm und eine Schaltkraft um 2,55 N mit definierter Toleranz sorgen für ein reproduzierbares Bediengefühl.

Durch die THT-Ausführung ergibt sich eine robuste mechanische Verbindung zur Leiterplatte, die beim Löten zusätzliche Stabilität gegenüber rein oberflächenmontierten Lösungen bietet. Der Schalter ist RoHS-konform und eignet sich für industrielle und kommerzielle Anwendungen, bei denen kompakte, taktile Schaltelemente mit beschränkten elektrischen Beanspruchungen benötigt werden - beispielsweise Bedienfelder, Messgeräte, Steuerungen und Prototyping. Beachten Sie die elektrischen Grenzen des Bauteils und die Umgebungstemperaturspanne bei der Auswahl für Ihr Projekt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit auf Lager
Allgemein
vipitec Produktlinie Professional
RoHS Ja
Länge 12 mm
Breite 12 mm
Höhe 4,5 mm
Schalter
Kontaktierung Ein­poliger Einzel­taster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen) 30000
Schalter-Typ TACT Mikrotaster
Schaltkraft 2,55 N
Tastenform Rund
Tastenhub 0,35 mm
Toleranz (Schaltkraft) ±20 %
Bauelement
Max. Kontaktspannung 12 V
Max. Kontaktstrom 50 mA
Max. Kontaktwiderstand 100 mΩ
Min. Isolationswiderstand 100 MΩ
Montageart THT
Betriebstemperatur -20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR) Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR) vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
