Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 7,5 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1207512502603GWB Kopiert!
Artikelnr.: 05-0012-00608 Kopiert!
🟢 475 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,460000 €

Netto 1,226891 €

5+

1,387000 €

Netto 1,165546 €

10+

1,197000 €

Netto 1,005882 €

20+

0,924000 €

Netto 0,776471 €

50+

0,529600 €

Netto 0,445042 €

100+

0,370720 €

Netto 0,311529 €
1,46 €
inkl. MwSt. zzgl. Versand
Netto 1,226891 €

Menge

Gesamt: ¹

Lieferzeit

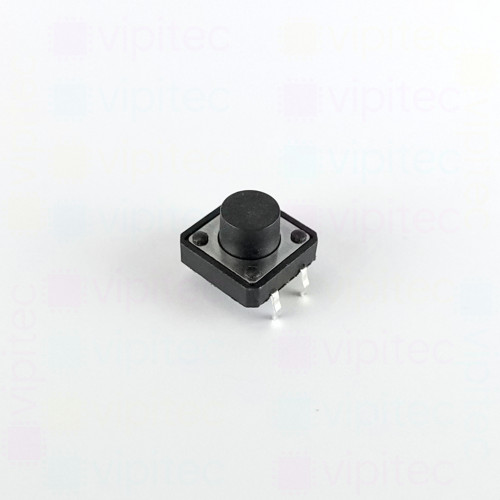

Dieser THT-Mikrotaster ist ein kompakter, mechanischer Drucktaster für die Durchsteckmontage auf Leiterplatten und eignet sich für signalbasierte Schaltfunktionen in platzkritischen Anwendungen. Als TACT-Mikrotaster - auch als Mikroschalter oder Drucktaster bezeichnet - bietet er eine runde Betätigungsfläche und einen kurzen Tastenhub von 0,35 mm, was ein deutliches taktiles Feedback bei geringer Auslenkung erzeugt. Die Kontaktierung erfolgt als SPST-NO (einpoliger Einzeltaster, normal geöffnet): der Kontakt schließt beim Betätigen der Taste und unterbricht beim Loslassen wieder den Stromfluss, wodurch der Schalter sich gut für digitale Eingänge, Reset-Funktionen oder Bedienfelder eignet.

Der Schalter ist für signalführende Anwendungen ausgelegt und kann bis zu 12 V und 50 mA schalten; der sehr niedrige Kontaktwiderstand (max. 100 mΩ) und die hohe Isolationsfestigkeit (mind. 100 MΩ) sorgen für zuverlässige Schaltkontakte bei niedrigen Strömen. Mechanisch ist der Taster auf eine Nennlebensdauer von 30.000 Schaltzyklen ausgelegt; die Schaltkraft beträgt nominal 2,55 N mit einer Toleranz von ±20 %, was eine ausgewogene Kombination aus taktiler Rückmeldung und Bedienkomfort ergibt. Die Betriebstemperaturspanne von -20 °C bis 70 °C sowie die robuste Durchsteckmontage machen den Baustein geeignet für industrielle Bedienelemente, Messgeräte und Elektronik mit häufiger Betätigung.

Als Teil der vipitec-Produktlinie Professional ist der THT-Mikrotaster RoHS-konform und für den Einbau auf Leiterplatten vorgesehen - die Durchsteckbefestigung verbessert die mechanische Festigkeit gegenüber reinen SMD-Alternativen. Hinweis für die Praxis: Der Schalter ist für niederstromige Signalaufgaben konzipiert; zum Schalten höherer Spannungen oder induktiver Lasten sollten geeignete Relais oder Treiber verwendet werden. Für ein störungsfreies Zusammenspiel mit digitalen Steuerungen empfiehlt sich bei Bedarf eine Entprellung in Hardware oder Software.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	7,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
