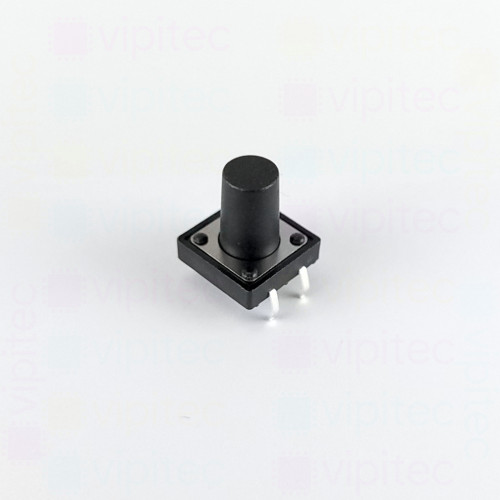

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 13 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1213012502603GWB Kopiert!
Artikelnr.: 05-0012-00618 Kopiert!
🟢 465 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,520000 €

Netto 1,277311 €

5+

1,444000 €

Netto 1,213445 €

10+

1,371800 €

Netto 1,152773 €

20+

1,303210 €

Netto 1,095134 €

50+

0,802400 €

Netto 0,674286 €

100+

0,561680 €

Netto 0,472000 €
1,52 €
inkl. MwSt. zzgl. Versand
Netto 1,277311 €

Menge

Gesamt: ¹

Lieferzeit

Dieser kompakte TACT-Mikrotaster ist ein einpoliger Einzeltaster mit normal offener Kontaktstellung (SPST-NO) und liefert eine kurzzeitige Schließung des Stromkreises beim Betätigen. TACT-Schalter sind für eine spürbare, präzise Betätigung ausgelegt und bieten durch den definierten Tastenhub von 0,35 mm sowie eine nominale Schaltkraft von 2,55 N ein deutliches taktiles Feedback. Die runde Tastenform und die Abmessungen von 12 x 12 x 13 mm machen den Schalter besonders geeignet für enge Layouts auf Leiterplatten und für Anwendungen, in denen eine kompakte, zuverlässige Bedienfläche benötigt wird.

Elektrisch ist der Taster für Signalspannungen bis 12 V und Ströme bis 50 mA ausgelegt; der Kontaktwiderstand liegt typischerweise im niedrigen Bereich mit einem Maximalwert von 100 mΩ, die Isolationsfestigkeit ist mit mindestens 100 MΩ angegeben. Die Nennlebensdauer von etwa 30 000 Schaltzyklen sowie der Betriebstemperaturbereich von -20 bis 70 °C machen das Bauteil geeignet für viele Standardanwendungen in Elektronikgeräten. RoHS-Konformität stellt sicher, dass der Schalter den aktuellen Anforderungen an die Einsatzstoffe entspricht.

Die Durchsteckmontage (THT) bietet mechanische Stabilität und ist kompatibel mit gängigen Bestückungs- und Lötverfahren, was ihn für Prototypen wie auch für Serienplatinen gleichermaßen interessant macht. Als SPST-NO-Bauform ist der Taster für Signaleingänge, Reset- und Menüfunktionen sowie für Bedienfelder vorgesehen; in elektronischen Steuerungen empfiehlt sich - abhängig von der Applikation - eine Entprellung in der Hardware oder Firmware, um saubere Schaltsignale zu gewährleisten. Die vipitec Produktlinie Professional zielt auf zuverlässige, wiederholbare Schaltvorgänge in technischen Anwendungen ab.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	13 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
