Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 10 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1210012502603GWB Kopiert!
Artikelnr.: 05-0012-00613 Kopiert!
🟢 309 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

2,020000 €

Netto 1,697479 €

5+

1,682000 €

Netto 1,413445 €

10+

1,475000 €

Netto 1,239496 €

20+

1,154000 €

Netto 0,969748 €

50+

0,666000 €

Netto 0,559664 €

100+

0,466200 €

Netto 0,391765 €
2,02 €
inkl. MwSt. zzgl. Versand
Netto 1,697479 €

Menge

Gesamt: ¹

Lieferzeit

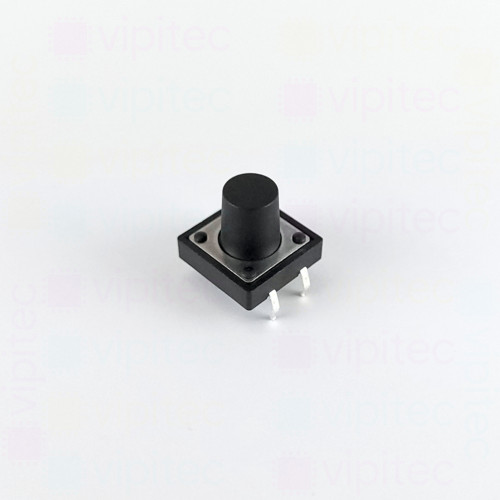

Mikrotaster (auch bezeichnet als TACT-Mikrotaster, Drucktaster oder Tastschalter) ist ein kompakter, durchsteckmontierbarer Momenttaster mit rundem Betätigungselement. Als einpoliger Einzeltaster, normal geöffnet (SPST-NO), schließt der Kontakt nur während des Betätigens und öffnet beim Loslassen wieder - dadurch eignet sich der Schalter für Impuls- oder Entriegelungsfunktionen. Die Baugröße von 12 x 12 x 10 mm macht den Taster platzsparend auf Leiterplatten einsetzbar, während der Tastenhub von 0,35 mm und die Schaltkraft von 2,55 N ein deutliches taktiles Feedback liefern, das beim taktilen Bedienen spürbar ist.

Elektrisch ist der Taster für Niederspannungsanwendungen ausgelegt und darf bis zu 12 V und 50 mA schalten; der max. Kontaktwiderstand liegt bei 100 mΩ, der minimale Isolationswiderstand bei 100 MΩ. Die Nennlebensdauer beträgt 30000 Schaltzyklen, die Betriebstemperatur erstreckt sich von -20 bis 70 °C und die Fertigung entspricht der RoHS-Richtlinie. Die Bezeichnung TACT verweist auf das taktile Schaltverhalten, das durch den kurzen Hub und definierte Schaltkraft eine zuverlässige manuelle Rückmeldung erzeugt.

Der THT-Mikrotaster ist für die Durchsteckmontage auf Leiterplatten vorgesehen und lässt sich in Schaltkreise für Benutzerbedienfelder, Steuerungen, Messgeräte oder Konsumelektronik integrieren. Beim Einsatz an digitalen Eingängen werden übliche Beschaltungsarten wie Pull-up- oder Pull-down-Widerstände verwendet, um stabile Pegel zu gewährleisten. Beim Bestücken und Löten ist die Durchsteckmontage zu berücksichtigen; konstruktive Eigenschaften wie Rundtasterform und kompakte Abmessungen erleichtern die mechanische Integration in enge Baugruppen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	10 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
