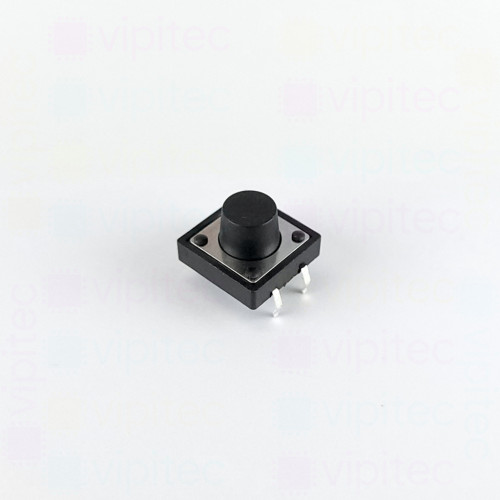

Mikrotaster, SPST-NO, 2 Positionen, THT, 12 x 12 x 8 mm, 12 V, 50 mA, -20..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNT1208012502603GWB Kopiert!
Artikelnr.: 05-0012-00609 Kopiert!
🟢 474 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,460000 €

Netto 1,226891 €

5+

1,387000 €

Netto 1,165546 €

10+

1,252000 €

Netto 1,052101 €

20+

0,970000 €

Netto 0,815126 €

50+

0,556800 €

Netto 0,467899 €

100+

0,389760 €

Netto 0,327529 €
1,46 €
inkl. MwSt. zzgl. Versand
Netto 1,226891 €

Menge

Gesamt: ¹

Lieferzeit

Bei diesem Bauteil handelt es sich um einen TACT-Mikrotaster im Durchsteckformat (THT) mit einem einpoligen, normalerweise geöffneten Kontakt (SPST-NO). Ein Mikrotaster - auch TACT-Schalter oder Druckschalter genannt - liefert einen klar spürbaren Druckpunkt und einen kurzen, definierten Tastenhub, wodurch er sich für Anwender-Schnittstellen und Signalgeber eignet. Die kompakte Bauform mit rechteckigem Grundmaß und einer runden Taste ermöglicht den Einsatz auf dicht bestückten Leiterplatten, wo Platz knapp ist.

Mechanisch zeichnet sich der Schalter durch einen kurzen Tastenhub von 0,35 mm und eine Schaltkraft von 2,55 N (Toleranz ±20 %) aus, was einen klaren taktilen Rückmeldungseindruck erzeugt. Elektrisch ist der Mikrotaster für niederstromige Signalanwendungen ausgelegt; die zulässige Kontaktspannung und -strom begrenzen seinen Einsatz auf Logik- und Steuerungssignale, nicht auf Leistungsumschaltung. Ein niedriger Kontaktwiderstand und ein hoher Isolationswiderstand tragen zur zuverlässigen Signalübertragung bei, die Nennlebensdauer von typischerweise 30 000 Schaltzyklen beschreibt die erwartete Gebrauchsdauer unter Normalbedingungen.

Der Schalter ist RoHS-konform und Teil der vipitec-Produktlinie Professional, wodurch er für industrielle und professionelle Anwendungen vorgesehen ist. Typische Einsatzgebiete sind Bedienfelder, Steuerungen, Mess- und Prüfgeräte sowie Elektronikprototypen, bei denen ein taktiles Schaltverhalten und eine Durchsteckmontage gewünscht werden. Aufgrund des mechanischen Kontakts empfiehlt sich beim direkten Auslesen durch Mikrocontroller eine Entprellung per Software oder zusätzliche Hardware, um Störsignale zu vermeiden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	8 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	30000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,55 N
Tastenform	Rund
Tastenhub	0,35 mm
Toleranz (Schaltkraft)	±20 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Min. Isolationswiderstand	100 MΩ
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - 12 x 12 THT TACT 260 B
