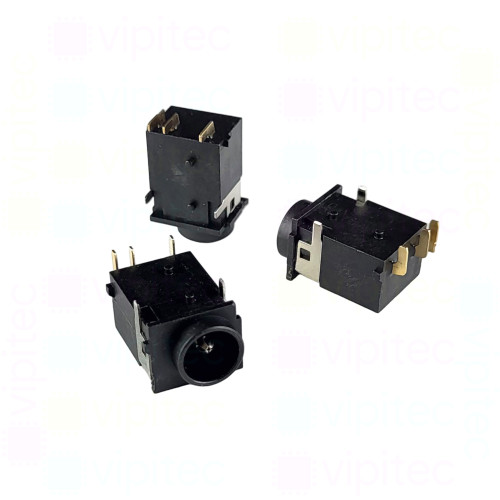

DC-194-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 24 V, 5 A, 90°, -20..70 °C

Artikelnr.: 05-0004-0003R Kopiert!
🟡 noch 25 Stück auf Lager

Menge

Stückpreis¹

1+

2,910000 €

Netto 2,445378 €

5+

2,304000 €

Netto 1,936134 €

10+

2,098000 €

Netto 1,763025 €

20+

1,986500 €

Netto 1,669328 €

50+

1,887175 €

Netto 1,585861 €

100+

1,792816 €

Netto 1,506568 €
2,91 €
inkl. MwSt. zzgl. Versand
Netto 2,445378 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-194-2.0A ist eine einbaufertige DC-Einbaubuchse im rechten Winkel - konstruiert für Hohlstecker mit einem Außen-/Innendurchmesser von 5,5 x 2,1 mm. Als THT-Bauteil (Durchsteckmontage) ermöglicht sie eine mechanisch belastbare Verbindung auf der Leiterplatte und ist so ausgelegt, dass ein eingeführter Steckverbinder axial und radial sicher geführt wird. Die kompakte Geometrie und die 90°-Ausrichtung reduzieren den Platzbedarf auf der Platine und vereinfachen die Kabeleinführung bei flachen Gehäusen oder Randmontagen.

Elektrisch ist die Buchse für Gleichspannungen bis 24 V und Ströme bis 5 A spezifiziert; diese Werte geben die praktikable Grenze für dauerhafte Anwendungen an. Der Kontaktwiderstand ist gering gehalten (maximal 100 mΩ), was Energieverluste und Wärmeentwicklung minimiert, und die mechanische Lebensdauer beträgt bis zu 5000 Steckzyklen, wodurch sich das Bauteil für gewartete oder häufig gesteckte Verbindungen eignet. Die Nennbetriebstemperatur von -20 bis 70 °C definiert den Temperaturbereich für zuverlässigen Betrieb unter typischen Umweltbedingungen; die Ausführung entspricht der RoHS-Richtlinie.

Die Beschreibung der Geschlechter folgt der üblichen Konvention: die Buchse ist das weibliche Gegenstück zum männlichen Hohlstecker. Für Planer und Platinenbestücker sind die geringen Abmessungen und die Einbautiefe von Relevanz, da sie die Platzierung von Bauteilen und die Leitungsführung beeinflussen. Als Teil der vipitec-Produktlinie Professional ist die DC-194-2.0A auf industrielle Anwendungen ausgelegt, in denen zuverlässige Stromzufuhr bei begrenztem Bauraum gefordert wird.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-194-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 24 V
Länge	13,7 mm
Breite	10,6 mm
Höhe	8,3 mm
Buchse
Außendurchmesser (Buchse)	7,7 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	5 A
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
