DC-044S-2.5A Buchse für DC-Stromversorgung, SMD, für 5,5 / 2,5 mm Hohlstecker, 30 V, 3 A, 90°, -30..70 °C

Artikelnr.: 05-0004-0002N Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,780000 €

Netto 1,495798 €

5+

0,660000 €

Netto 0,554622 €

10+

0,467000 €

Netto 0,392437 €

20+

0,369500 €

Netto 0,310504 €

50+

0,310800 €

Netto 0,261176 €

100+

0,289600 €

Netto 0,243361 €
1,78 €
inkl. MwSt. zzgl. Versand
Netto 1,495798 €

Menge

Gesamt: ¹

Lieferzeit

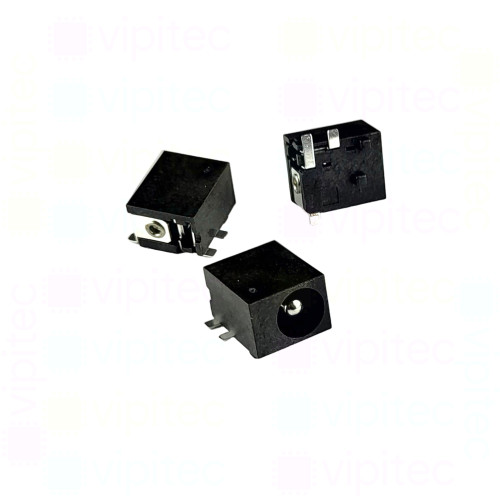

Die DC-044S-2.5A ist eine SMD-DC-Einbaubuchse im 90°-Winkel für Standard-Hohlstecker 5,5 x 2,5 mm. Als weibliche Einbaubuchse nimmt sie den männlichen Hohlstecker mit 2,5 mm Innenstift auf und wurde für die Oberflächenmontage auf Leiterplatten konzipiert. Die kompakte Bauform mit definierten Einstecktiefen und einem Außendurchmesser der Buchse von etwa 6,15 mm ermöglicht eine platzsparende Integration in Gehäuse und eine planbare Kabelführung parallel zur Leiterplatte.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und einen maximalen Eingangsstrom von 3 A ausgelegt; der maximale Kontaktwiderstand liegt bei bis zu 100 mΩ, was zu geringen Spannungsverlusten an der Kontaktstelle führt. Die mechanische Auslegung berücksichtigt eine Nennlebensdauer von etwa 5000 Steckvorgängen, was die Komponente für wiederholte Steckvorgänge im Betrieb geeignet macht. Der zulässige Betriebstemperaturbereich von -30 bis 70 °C deckt typische Anwendungen in Verbraucher- und Industrieumgebungen ab. Die Ausführung entspricht RoHS-Vorgaben und ist somit für bleifreie Anwendungen geeignet.

Die Bauform als SMD-Buchse erleichtert die Integration in Serienfertigung und automatisierte Bestückungsprozesse. Typische Einsatzgebiete sind Versorgungseinleitungen für Embedded‑Geräte, Mess- und Steuertechnik, kleine Netzteile und Gehäuse mit seitlicher Netzanschlussführung, wo ein zuverlässiger, platzsparender und standardkonformer Anschluss an externe DC-Netzteile gefordert ist.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-044S-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	11,5 mm
Breite	9,5 mm
Höhe	7 mm
Buchse
Außendurchmesser (Buchse)	6,15 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	3 A
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	SMD
Betriebstemperatur	-30 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
