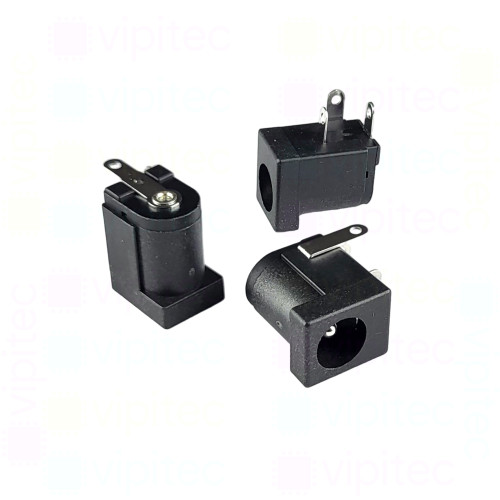

DC-005D-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 24 V, 3 A, 90°, -25..80 °C

Artikelnr.: 05-0004-0001F Kopiert!
🟡 noch 43 Stück auf Lager

Menge

Stückpreis¹

1+

1,820000 €

Netto 1,529412 €

5+

0,720000 €

Netto 0,605042 €

10+

0,526000 €

Netto 0,442017 €

20+

0,429000 €

Netto 0,360504 €

50+

0,369400 €

Netto 0,310420 €

100+

0,347700 €

Netto 0,292185 €
1,82 €
inkl. MwSt. zzgl. Versand
Netto 1,529412 €

Menge

Gesamt: ¹

Lieferzeit

DC-005D-2.0A ist eine rechtwinklige THT-DC-Einbaubuchse für standardmäßige 5,5 x 2,1 mm Hohlstecker - auch bekannt als DC-Buchse oder barrel jack. Als weiblicher Anschluss empfängt sie den männlichen Hohlstecker und stellt eine definierte Strom- und Spannungszufuhr für Leiterplatten bereit. Typische Einsatzfelder sind Geräte mit externen DC-Netzteilen, elektronische Steuerungen, Messgeräte und Embedded-Systeme, bei denen eine robuste, eingelötete Stromverbindung erforderlich ist.

Die Bauform in Durchsteckmontage (THT) mit 90°-Orientierung reduziert die Bauhöhe im Gehäuse und sorgt für mechanisch belastbare Lötverbindungen. Die Buchse ist für Gleichspannungen bis 24 V und Ströme bis 3 A ausgelegt, die maximale Kontaktwiderstand ist mit 100 mΩ angegeben und die Nennlebensdauer beträgt etwa 5000 Steckzyklen. Der zulässige Betriebstemperaturbereich liegt zwischen -25 und 80 °C. Die Konstruktion und die elektrischen Grenzwerte machen das Bauteil für viele Niederspannungs-Anwendungen geeignet, wobei die tatsächliche Stromtragfähigkeit auch von Leiterbahnbreite, Lötqualität und Wärmeabfuhr des Systems abhängt. Das Bauteil ist RoHS-konform.

Die kompakte Ausführung mit einer Einstecktiefe von rund 10,5 mm und geringen Abmessungen ermöglicht eine platzsparende Integration auf der Platine. Als Teil der vipitec Produktlinie Professional ist die Buchse für den Einsatz in seriennahen und professionellen Anwendungen vorgesehen. Zur Begriffsklärung: THT bedeutet Through-Hole Technology bzw. Durchsteckmontage, bei der die Anschlussbeinchen durch die Leiterplatte führen und auf der Unterseite verlötet werden, während Hohlstecker den zylindrischen, hohlen Stecker beschreiben, der in die Buchse eingeführt wird.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-005D-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 24 V
Länge	14,1 mm
Breite	9 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,1 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	3 A
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-25 - 80 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2 mm
