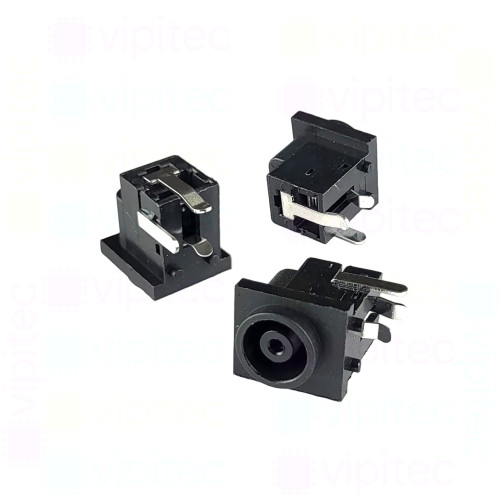

DC-038-1.5A Buchse für DC-Stromversorgung, THT, für 4,3..6 / 1,4 mm Stecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0002E Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,850000 €

Netto 1,554622 €

5+

0,760000 €

Netto 0,638655 €

10+

0,566000 €

Netto 0,475630 €

20+

0,468000 €

Netto 0,393277 €

50+

0,408600 €

Netto 0,343361 €

100+

0,386400 €

Netto 0,324706 €
1,85 €
inkl. MwSt. zzgl. Versand
Netto 1,554622 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-038-1.5A ist eine DC-Einbaubuchse für Durchsteckmontage (THT) und stellt eine kompakte, rechtwinklige Anschlussmöglichkeit für koaxiale Hohlstecker bereit. Als Hohlsteckerbuchse oder Koaxialbuchse ausgeführt, nimmt sie Stecker mit einem Außenmaß von 4,3 bis 6 mm und einem Innenstiftdurchmesser von 1,4 mm auf. Die Bauform mit 90°-Orientierung reduziert den Platzbedarf parallel zur Leiterplatte und erleichtert die Führung von Anschlusskabeln entlang der Platinenkante.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA ausgelegt. Typische Kenngrößen wie ein maximaler Kontaktwiderstand von 100 mΩ und eine Nennlebensdauer von etwa 5000 Steckzyklen geben Auskunft über die zu erwartende Langzeitfähigkeit und Übergangswiderstände im Kontaktbereich. Die Betriebstemperaturspanne von -20 °C bis 70 °C sowie die RoHS-Konformität sind für viele Standardanwendungen in Elektronikgeräten ausreichend. Mechanisch bietet die Ausführung mit einer Buchsentiefe von rund 11 mm und einem Außendurchmesser von 7 mm eine zuverlässige Aufnahme des Steckers bei kompakter Bauweise.

Die Buchse ist als weiblicher Anschluss konzipiert und eignet sich für den Einsatz in kleinen, niederstromigen Geräten, Prüf- und Messgeräten sowie für Prototypen und Serienplatinen, bei denen eine rechtwinklige, platzsparende DC-Versorgung gefordert ist. Beim Einbau sollte auf korrekte Polung und auf die Einhaltung der maximalen Nennwerte geachtet werden. Die THT-Bauweise erlaubt eine sichere Lötverbindung zur Leiterplatte - für mechanische Beanspruchung empfiehlt sich eine passende Befestigung der Kabel oder des Gehäuses, um wiederholte Belastungen der Lötstellen zu minimieren.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-038-1.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,5 mm
Breite	11 mm
Höhe	12,5 mm
Buchse
Außendurchmesser (Buchse)	7 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Buchse)	1,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	4,3..6 x 1,4 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Stecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	4,3 - 6 mm
Innendurchmesser (Stecker)	1,4 mm
