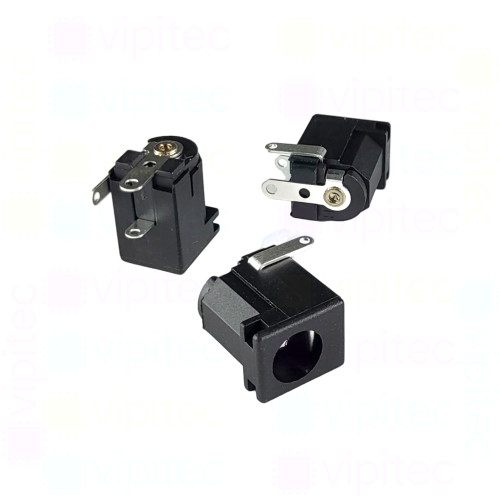

DC-005A-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0001A Kopiert!
🟡 noch 42 Stück auf Lager

Menge

Stückpreis¹

1+

2,750000 €

Netto 2,310924 €

5+

0,770000 €

Netto 0,647059 €

10+

0,539000 €

Netto 0,452941 €

20+

0,429000 €

Netto 0,360504 €

50+

0,369400 €

Netto 0,310420 €

100+

0,347700 €

Netto 0,292185 €
2,75 €
inkl. MwSt. zzgl. Versand
Netto 2,310924 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-005A-2.0A ist eine rechtwinklige DC-Einbaubuchse im THT-Format, ausgelegt für gängige Hohlstecker mit 5,5 x 2,1 mm Abmessung. Als weibliche Buchse für männliche Hohlstecker bietet sie eine kompakte, PCB-freundliche Lösung für niederstromige Gleichstromversorgungen bis 30 V DC und 500 mA. Die 90°-Orientierung reduziert mechanische Belastung und erleichtert eine flache Kabelführung auf der Leiterplatte, wodurch Platz gespart und die Bauteilanordnung vereinfacht wird.

Die Buchse ist für den Durchsteckaufbau (THT) konzipiert und ermöglicht eine zuverlässige Lötverbindung zur Leiterplatte. Elektrisch ist sie auf eine langlebige Verbindung ausgelegt - mit einer maximalen Kontaktwiderstandsspezifikation von 100 mΩ und einer Nennlebensdauer von bis zu 5000 Steckzyklen. Der Betriebstemperaturbereich von -20 bis 70 °C sowie die RoHS-Konformität dokumentieren ihre Einsatzfähigkeit in vielfältigen, standardisierten Elektronikapplikationen der Professional-Produktlinie.

Wo der Begriff Hohlstecker auf einen zylindrischen DC-Stecker (barrel plug) verweist, beschreibt die Buchse die entsprechende Gegenkontaktierung auf der Platine. THT (Through-Hole Technology) steht für die Durchsteckmontage, die mechanische Stabilität gegenüber rein oberflächenmontierten Lösungen bietet. Das Modell DC-005A-2.0A eignet sich damit für Anwendungen, die eine robuste, platzsparende und normgerechte Verbindung für 5,5 x 2,1 mm DC-Stecker erfordern.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-005A-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,1 mm
Breite	9 mm
Höhe	10,9 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
