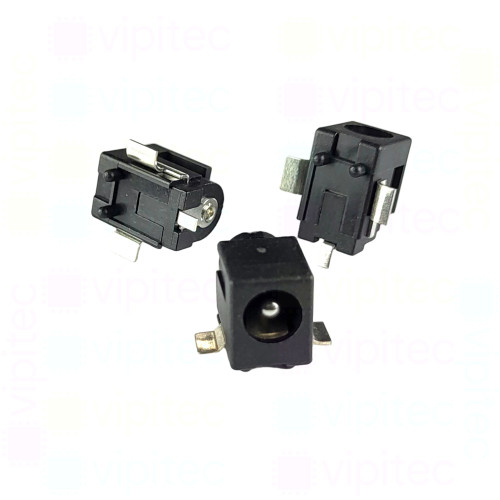

DC-088B-2.5A Buchse für DC-Stromversorgung, SMD, für 5,5 / 2,5 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0003C Kopiert!
🟡 noch 5 Stück auf Lager

Menge

Stückpreis¹

1+

2,260000 €

Netto 1,89916 €

5+

1,362000 €

Netto 1,144538 €

10+

1,163000 €

Netto 0,977311 €

20+

1,059500 €

Netto 0,890336 €

50+

0,994600 €

Netto 0,835798 €

100+

0,944870 €

Netto 0,794008 €
2,26 €
inkl. MwSt. zzgl. Versand
Netto 1,89916 €

Menge

Gesamt: ¹

Lieferzeit

DC-088B-2.5A ist eine rechtwinklige SMD-DC-Einbaubuchse für Hohlstecker im Standardmaß 5,5 x 2,5 mm. Diese koaxiale Strombuchse - auch als Barrel- oder Hohlsteckerbuchse bezeichnet - ist für die Aufnahme eines männlichen 5,5/2,5 mm Steckers ausgelegt und bietet eine platzsparende 90°-Ausrichtung, die Seiteneinbau oder niedrige Bauhöhen auf Leiterplatten erleichtert. Durch die SMD-Ausführung eignet sich die Buchse für automatische Bestückung und Reflow-Lötprozesse, was die Integration in industrielle Fertigungsabläufe vereinfacht.

Die Buchse ist ausgelegt für Gleichspannungen bis 30 V und Nennströme bis 500 mA, mit einem maximalen Kontaktwiderstand von 100 mΩ und einer Nennlebensdauer von etwa 5000 Steckzyklen, was typische Anforderungen an kleine Stromversorgungsanschlüsse abdeckt. Das Bauteil arbeitet zuverlässig im Temperaturbereich von -20 bis 70 °C und ist RoHS-konform. Mit kompakten Einbaumaßen und einer Buchsentiefe von etwa 10 mm bietet es eine stabile mechanische und elektrische Verbindung für Geräte mit begrenztem Platzangebot.

Typische Einsatzbereiche sind Netzteilanschlüsse für tragbare Geräte, Mess- und Steuergeräte, Industrieelektronik und Kleinverbrauchergeräte, bei denen ein robuster, standardisierter Hohlsteckeranschluss erforderlich ist. Als weibliche Buchse stellt das Bauteil die Gegenkomponente zum männlichen Hohlstecker dar und gewährleistet definierte Polarität und Leitfähigkeit im Strompfad. Die Einhaltung gängiger Abmessungen und mechanischer Spezifikationen erleichtert die Kompatibilität mit handelsüblichen Steckern und den Austausch in bestehenden Designs.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-088B-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,5 mm
Breite	9 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	SMD
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
