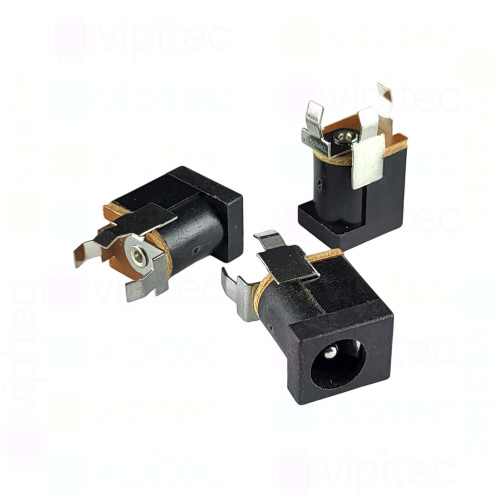

DC-013-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-0001P Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,740000 €

Netto 1,462185 €

5+

0,598000 €

Netto 0,502521 €

10+

0,418600 €

Netto 0,351765 €

20+

0,310500 €

Netto 0,260924 €

50+

0,252200 €

Netto 0,211933 €

100+

0,231500 €

Netto 0,194538 €
1,74 €
inkl. MwSt. zzgl. Versand
Netto 1,462185 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-013-2.0A ist eine gerade DC-Einbaubuchse im Durchsteckverfahren (THT) für Hohlstecker mit 5,5 x 2,1 mm. Als weibliche Einbaubuchse nimmt sie den entsprechenden männlichen Hohlstecker auf und stellt eine robuste elektrische Verbindung für Gleichspannungsversorgungen her. Mit drei Anschlusspins eignet sich die Buchse zur Realisierung einer schaltbaren Versorgung - ein zusätzlicher Kontakt kann beim Einstecken des Netzsteckers eine interne Versorgung trennen oder eine Schaltung umschalten, wie es bei dreipoligen DC-Buchsen üblich ist.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA ausgelegt; der maximale Kontaktwiderstand liegt bei 100 mΩ, was zu geringen Übergangswiderständen und moderaten Verlusten führt. Die Nennlebensdauer von typischerweise 5000 Steckzyklen sowie der zulässige Betriebstemperaturbereich von -20 bis 70 °C geben Hinweise auf die Zuverlässigkeit im Gerätebetrieb. Die Durchführung in THT sorgt für eine mechanisch stabile Verbindung zur Leiterplatte, was bei häufigem Ein- und Ausstecken von Vorteil ist.

Mit kompakten Abmessungen (Länge ca. 15,5 mm, Breite ca. 9 mm, Höhe ca. 11 mm und einer Buchsentiefe von etwa 11 mm) eignet sich die Buchse für platzbeschränkte Anwendungen und Standard-PCB-Layouts. Die Außenmaße der Buchse und die Aufnahme für Stecker mit 5,5 mm Außendurchmesser und 2,1 mm Innendurchmesser entsprechen gängigen Normen für DC-Hohlstecker. Die Ausführung ist RoHS-konform und Teil der vipitec Produktlinie Professional, wodurch sie für den Einsatz in kleineren Netzteilen, Messgeräten, Konsumelektronik und Prototypen geeignet ist.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-013-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	15,5 mm
Breite	9 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Anzahl Pins	3
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
