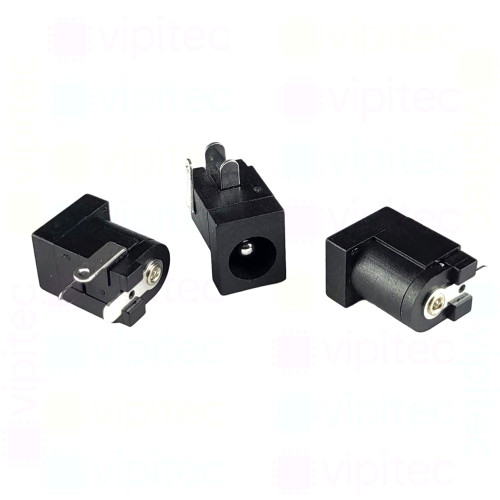

DC-005E-2.5A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,5 mm Hohlstecker, 24 V, 5 A, 90°, -25..80 °C

Artikelnr.: 05-0004-0001J Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,820000 €

Netto 1,529412 €

5+

0,720000 €

Netto 0,605042 €

10+

0,526000 €

Netto 0,442017 €

20+

0,429000 €

Netto 0,360504 €

50+

0,369400 €

Netto 0,310420 €

100+

0,347700 €

Netto 0,292185 €
1,82 €
inkl. MwSt. zzgl. Versand
Netto 1,529412 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-005E-2.5A ist eine rechtwinklig ausgeführte DC-Einbaubuchse - auch bezeichnet als Hohlsteckerbuchse oder Barrel-Jack - zur Aufnahme standardisierter Außen-/Innendurchmesser 5,5 x 2,5 mm. Als Buchse (weiblich) nimmt sie den männlichen Hohlstecker (Stecker, männlich) mit 2,5 mm Innenstift auf. Durch die THT-Durchsteckmontage (Through-Hole Technology) entsteht eine mechanisch stabile Verbindung zur Leiterplatte, die insbesondere bei häufigen Steckzyklen oder etwas höheren Zugkräften zuverlässig ist. Begriffe wie Einbaubuchse oder DC-Buchse beschreiben denselben Steckverbinder-Typ und erleichtern die Suche nach kompatiblen Netzgeräten oder Kabeln.

Elektrisch ist die Buchse für Gleichspannungen bis 24 V und Ströme bis 5 A ausgelegt, sie bietet einen maximalen Kontaktwiderstand von typischerweise bis zu 100 mΩ und eine Nennlebensdauer von etwa 5000 Steckvorgängen. Der rechtwinklige Aufbau (90°-Ausführung) unterstützt eine platzsparende Kabelführung entlang der Platinenkante und reduziert die Belastung durch Hebelkräfte. Der Betriebsbereich von -25 bis 80 °C macht die Buchse geeignet für Anwendungen in typischen Elektronikgeräten, Netzteilen und eingebetteten Systemen, bei denen moderate Temperaturwechsel auftreten.

Mechanisch ist die Buchse kompakt konstruiert (ca. 14,9 x 9 x 10,8 mm) mit einer Einführtiefe des Innenkontakts von rund 10,5 mm, sodass der Stecker ausreichend geführt und zentriert wird. Die Ausführung entspricht dem Standardmaß 5,5 x 2,5 mm und ist RoHS-konform, was die Einsetzbarkeit in umweltgerechten Produktionen unterstützt. Die DC-005E-2.5A ist Teil der vipitec-Produktlinie Professional und eignet sich für den Einsatz in Verbraucher- und Industrieelektronik sowie für Reparatur- und Prototyping-Anwendungen, bei denen ein robuster, standardisierter DC-Eingangsanschluss benötigt wird.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-005E-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 24 V
Länge	14,9 mm
Breite	9 mm
Höhe	10,8 mm
Buchse
Außendurchmesser (Buchse)	6,3 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	5 A
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-25 - 80 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
