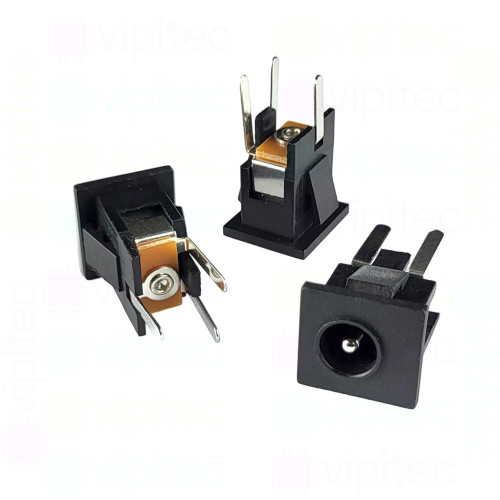

DC-068-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-00036 Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,810000 €

Netto 1,521008 €

5+

0,700000 €

Netto 0,588235 €

10+

0,506000 €

Netto 0,425210 €

20+

0,409000 €

Netto 0,343697 €

50+

0,350000 €

Netto 0,294118 €

100+

0,328400 €

Netto 0,275966 €
1,81 €
inkl. MwSt. zzgl. Versand
Netto 1,521008 €

Menge

Gesamt: ¹

Lieferzeit

Bei der DC-068-2.0A handelt es sich um eine durchstechmontierte DC-Einbaubuchse - auch DC-Buchse oder Hohlsteckerbuchse genannt - ausgelegt für standardisierte 5,5 x 2,1 mm Hohlstecker. Die Buchse ist als weiblicher Kontakt ausgeführt und nimmt den passenden männlichen Hohlstecker auf; der zentrale Kontakt ist für einen Stiftdurchmesser von etwa 2 mm ausgelegt. THT (Through-Hole Technology) bezeichnet die klassische Durchsteckmontage auf Leiterplatten, die hier in gerader Ausführung (Orientierung 0°) realisiert ist und somit einen rechtwinkligen Sitz gegenüber der Platine vermeidet.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA spezifiziert. Der maximale Kontaktwiderstand liegt bei 100 mΩ, was für stabile Niederspannungsverbindungen mit geringem Spannungsabfall sorgt. Die Nennlebensdauer von 5000 Steckzyklen gibt Auskunft über die mechanische Haltbarkeit der Kontakte unter normaler Nutzung. Die Baugruppe ist RoHS-konform und für einen Umgebungstemperaturbereich von -20 bis 70 °C ausgelegt.

Mechanisch ist die Buchse kompakt gehalten und besitzt eine Einbettungstiefe von 10 mm, ihre Außenmaße sind auf platzsparende Leiterplattenanwendungen abgestimmt. Die Auslegung als THT-Bauteil erleichtert das manuelle oder wellenlötfähige Assemblieren auf klassischen Leiterplatten. Typische Anwendungsfelder sind Niederspannungs-Versorgung von Geräten, Prüfaufbauten, Messgeräte und kleinere Elektronikprojekte, bei denen eine zuverlässige, wieder lösbare Versorgungskupplung mit standardisierten Hohlsteckern erforderlich ist. Dieses Bauteil gehört zur vipitec Produktlinie Professional und ist auf langlebigen und reproduzierbaren Betrieb ausgelegt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-068-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	15,4 mm
Breite	13 mm
Höhe	12 mm
Buchse
Außendurchmesser (Buchse)	6 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
