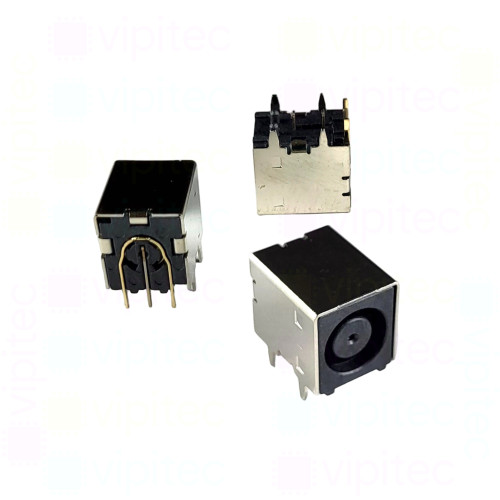

DC-071-0.8A Buchse für DC-Stromversorgung, THT, für 7,4 / 0,6 mm Stecker, 42 V, 10 A, 90°, -20..70 °C

Artikelnr.: 05-0004-00038 Kopiert!
🟢 204 Stück auf Lager

Menge

Stückpreis¹

1+

2,530000 €

Netto 2,12605 €

5+

1,742000 €

Netto 1,463866 €

10+

1,541000 €

Netto 1,294958 €

20+

1,434500 €

Netto 1,205462 €

50+

1,362775 €

Netto 1,145189 €

100+

1,294636 €

Netto 1,087930 €
2,53 €
inkl. MwSt. zzgl. Versand
Netto 2,12605 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-071-0.8A ist eine DC-Einbaubuchse für die Durchsteckmontage (THT) und dient als weiblicher Anschluss für Hohlstecker-Verbindungen. Sie ist auf Stecker im Format 7,4 x 0,6 mm abgestimmt und nimmt den männlichen Hohlstecker mit 7,4 mm Außendurchmesser und 0,6 mm Innendurchmesser auf. Elektrisch ist die Buchse für Gleichspannungen bis 42 V und einen max. Eingangsstrom von 10 A ausgelegt; der maximale Kontaktwiderstand liegt bei 30 mΩ. Die Nennlebensdauer beträgt bis zu 5000 Steckzyklen und die Bauteile sind RoHS-konform. Der Betriebstemperaturbereich reicht von -20 bis 70 °C.

Mechanisch ist das Bauteil als 90°-Ausführung ausgeführt, wodurch die Leitungsausrichtung parallel zur Leiterplattenoberfläche erfolgt und kompakte Gehäuselösungen unterstützt werden. Durchsteckmontage (THT) bedeutet, dass die Anschlussdrähte durch Bohrungen der Leiterplatte geführt und auf der Lötseite befestigt werden, was für eine hohe mechanische Belastbarkeit sorgt. Die Buchse hat eine Einbautiefe von 9 mm und Abmessungen von etwa 12,3 x 10 x 11 mm (L x B x H), wobei der Außendurchmesser der Buchse circa 7,5 mm beträgt. Diese Maße und die robuste Konstruktion erleichtern die Integration in Gehäuse mit definierten Ausschnitten und in Leistungselektronik mit erhöhten mechanischen Anforderungen.

Die DC-071-0.8A eignet sich für Anwendungen, die eine sichere, wiederholt nutzbare Gleichstrom-Zuleitung erfordern, zum Beispiel als primärer Netzanschluss oder Ladebuchse in Geräten, Prüfaufbauten und Industrieanwendungen. Als Synonyme bzw. Begriffe im Zusammenhang mit dem Produkt werden häufig DC-Buchse, Hohlsteckerbuchse oder Einbaubuchse verwendet. Die Bezeichnung weiblich bezieht sich auf die Buchsenfunktion — sie empfängt den männlichen Stecker. Als Teil der vipitec-Produktlinie Professional ist das Bauteil für den Einsatz in projektierten Lösungen vorgesehen, bei denen elektrische Belastbarkeit und langlebige Steckzyklen relevant sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-071-0.8A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 42 V
Länge	12,3 mm
Breite	10 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	7,5 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Buchse)	0,8 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	7,4 x 0,6 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Stecker
Bauelement
Max. Eingangsstrom (DC)	10 A
Max. Kontaktwiderstand	30 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	7,4 mm
Innendurchmesser (Stecker)	0,6 mm
